【模型・HO】SERを組む(3)

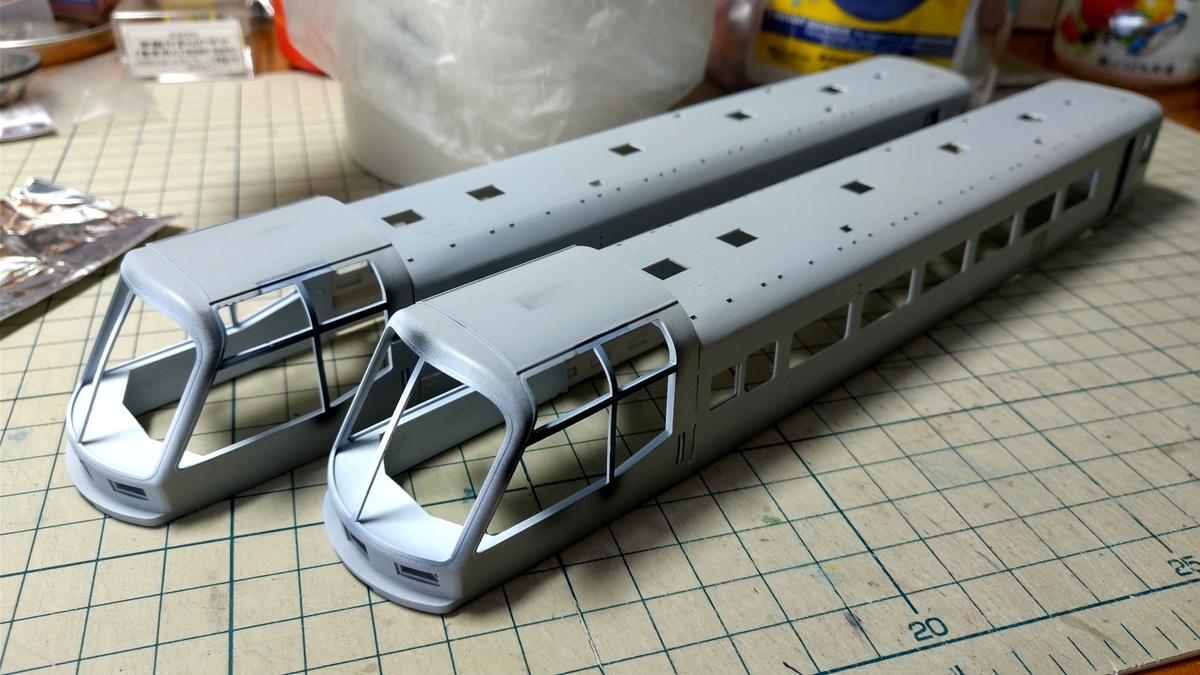

スロフの車体を曲げ、3Dパーツと合わせていきます。

オロ以上に念入りに曲げを行い、3Dパーツと擦り合わせます。

展望室パーツの肩部分には出っ張りがあり、ここにペーパー車体の内張りを引っ掛けることで、車体裾が容易に合う設計のようです。

ただ、1ヵ所だけそのままだと裾が合わない部分があり、出っ張りを少し削って対処しました。

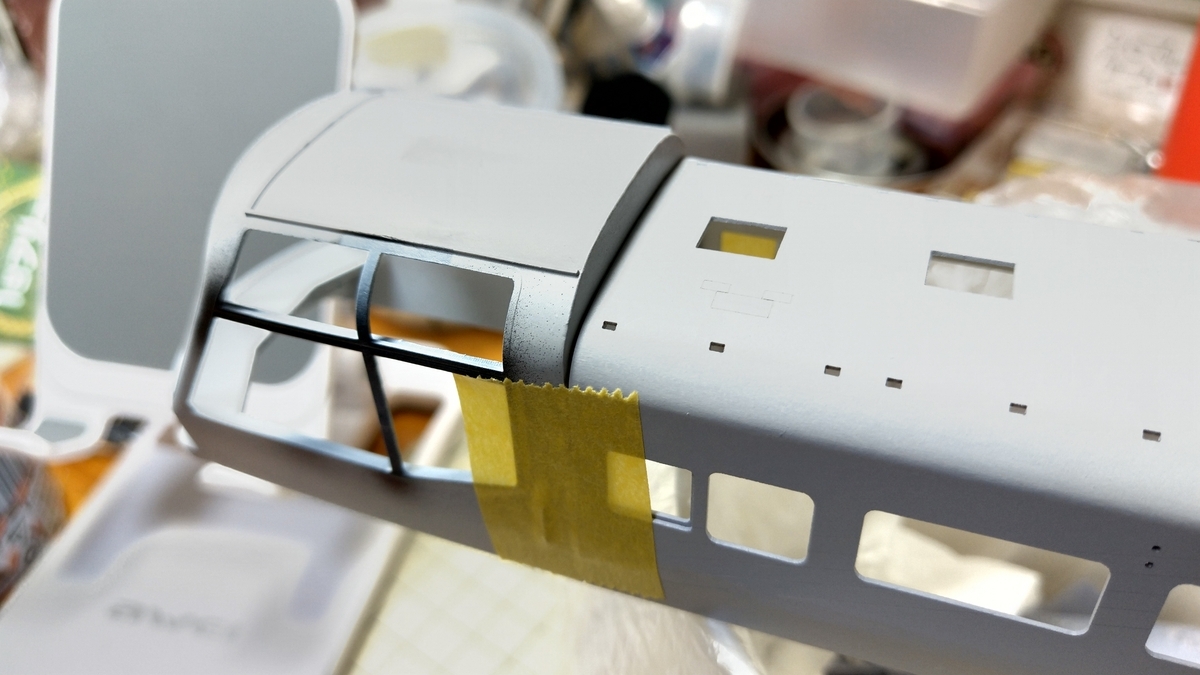

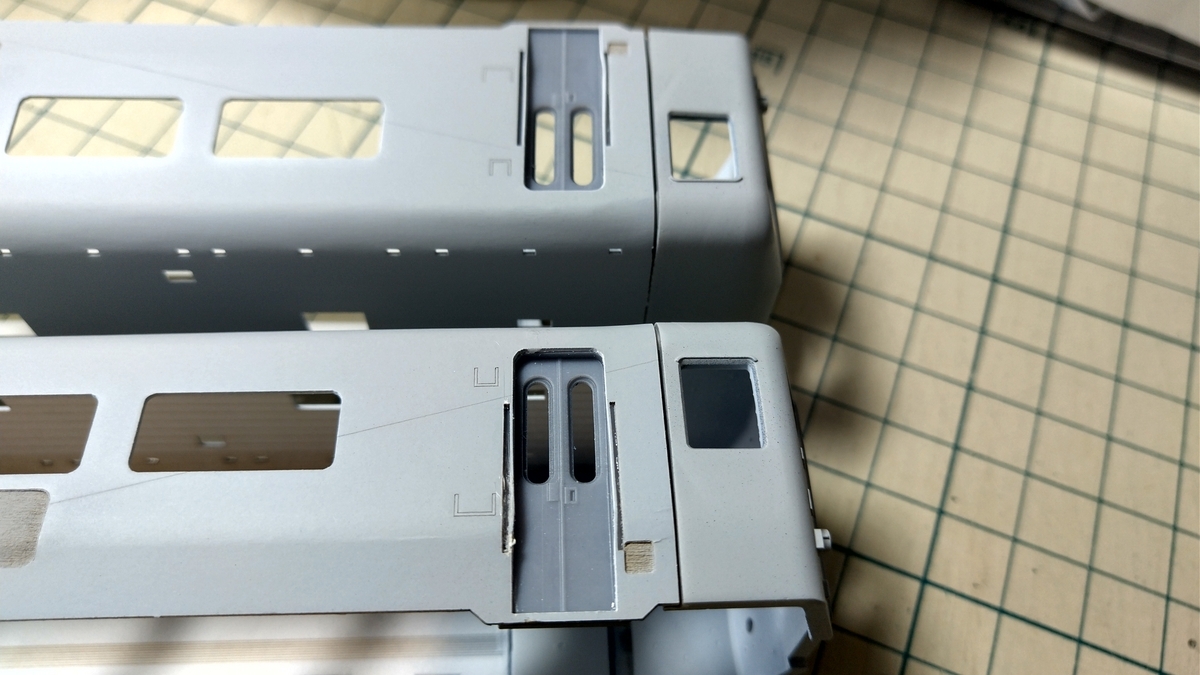

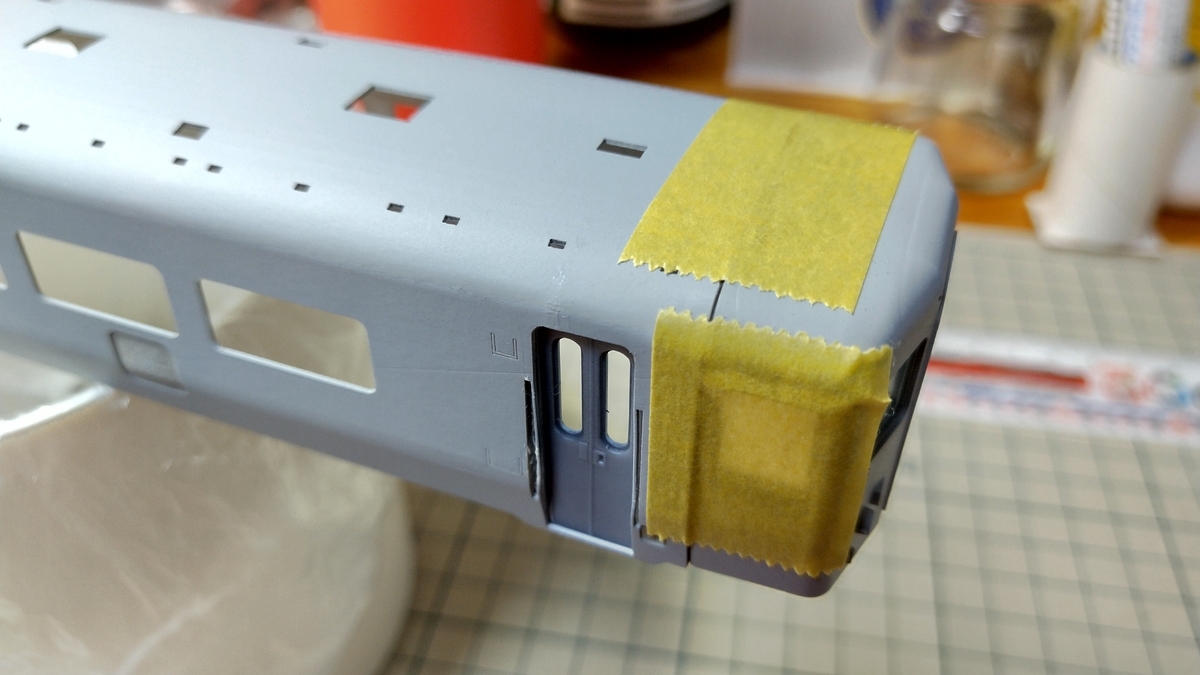

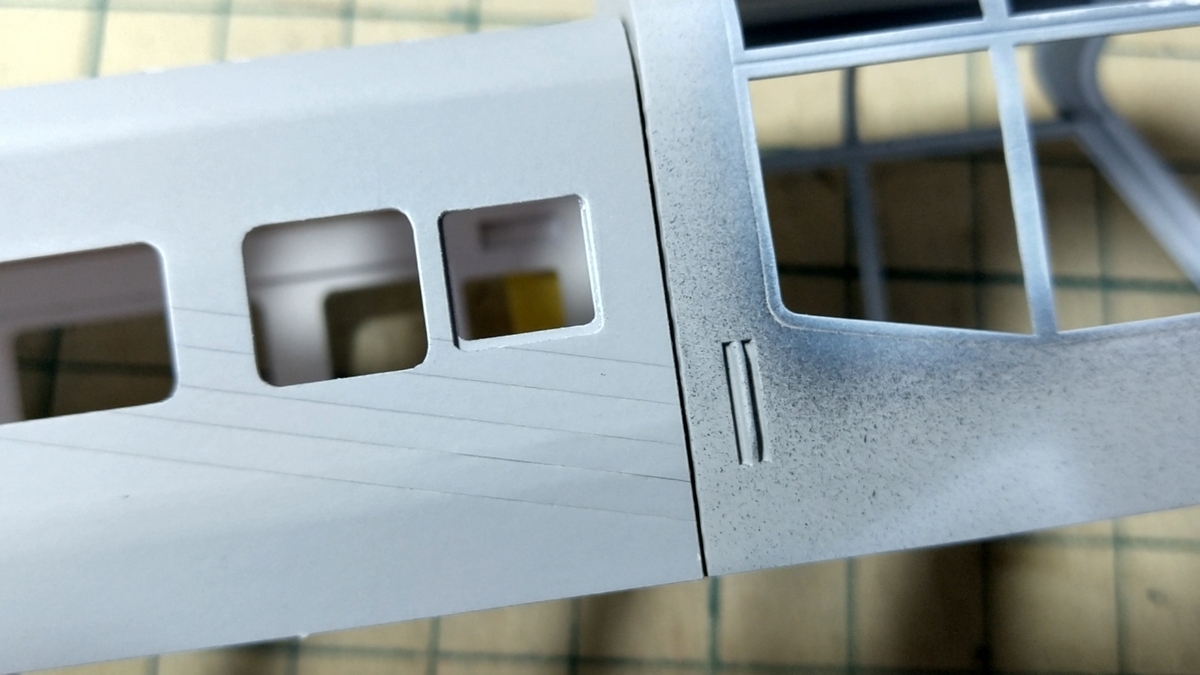

接合の際、隙間は後で埋めますので、意識せずに車体裾が揃っているか、垂直に接しているかを念入りに確かめ、位置が決まったら、マステで仮固定し裏から瞬着を流して固定します。

裾の曲げが適切なら、厚み方向の誤差はほとんど無く接合できるはずです。

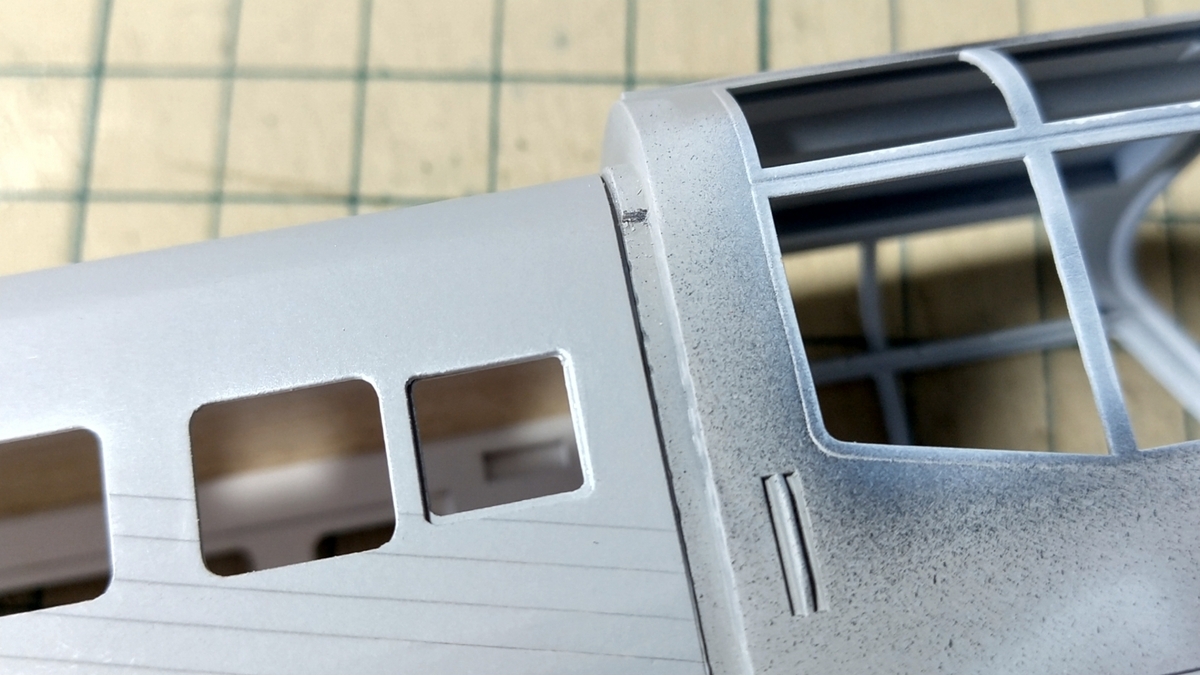

私は曲げすぎたため一部誤差がでてしまい、パテ埋めで泣くことになりました。

曲げ段階で擦り合わせを念入りに行いましょう。

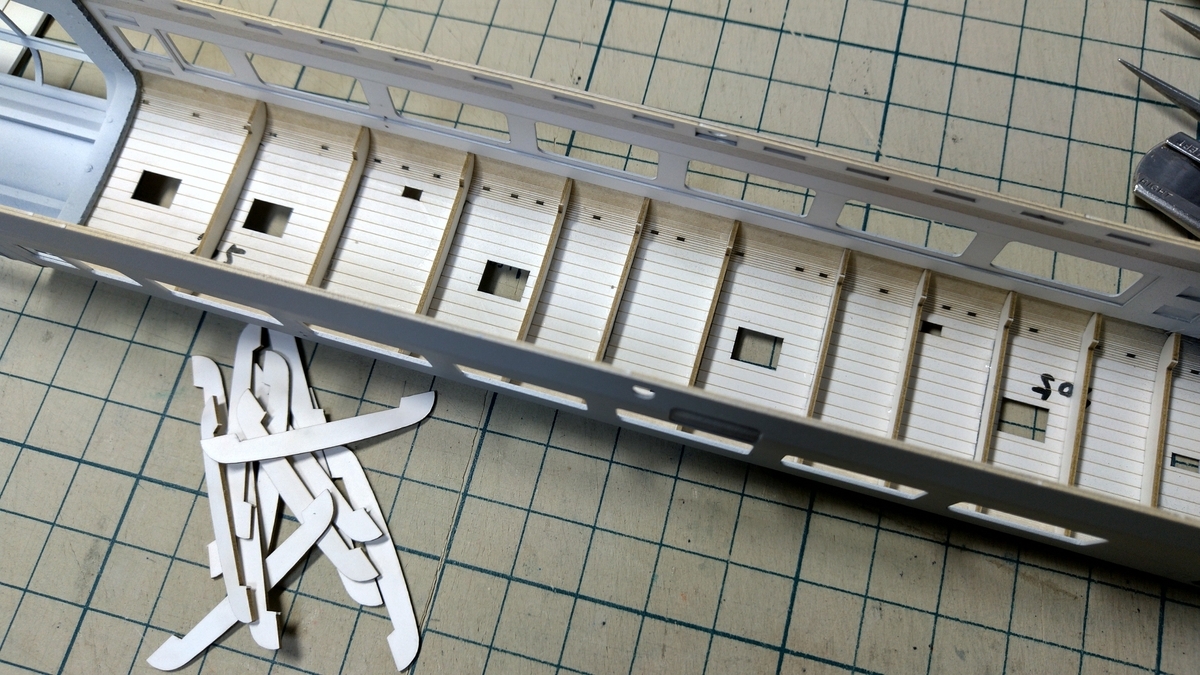

続いて垂木の接着。

説明では全数使わずとも可とありますので、配置数はお好みで。

私は付属全てを使いました。

まず屋根に開いたパーツ取り付け穴を避けつつ、バランスを見つつ仮置き。

決まったらシャーペンで垂木の位置を大まかにケガいて取り外し。

ケガいた位置にゼリー瞬着を多めに塗布し、垂木を固定。

屋根肩から天井まで満遍なく固定できるよう、このように保持して止めていきました。

【模型・HO】SERを組む(2)

3Dパーツへの遮光塗装をします。

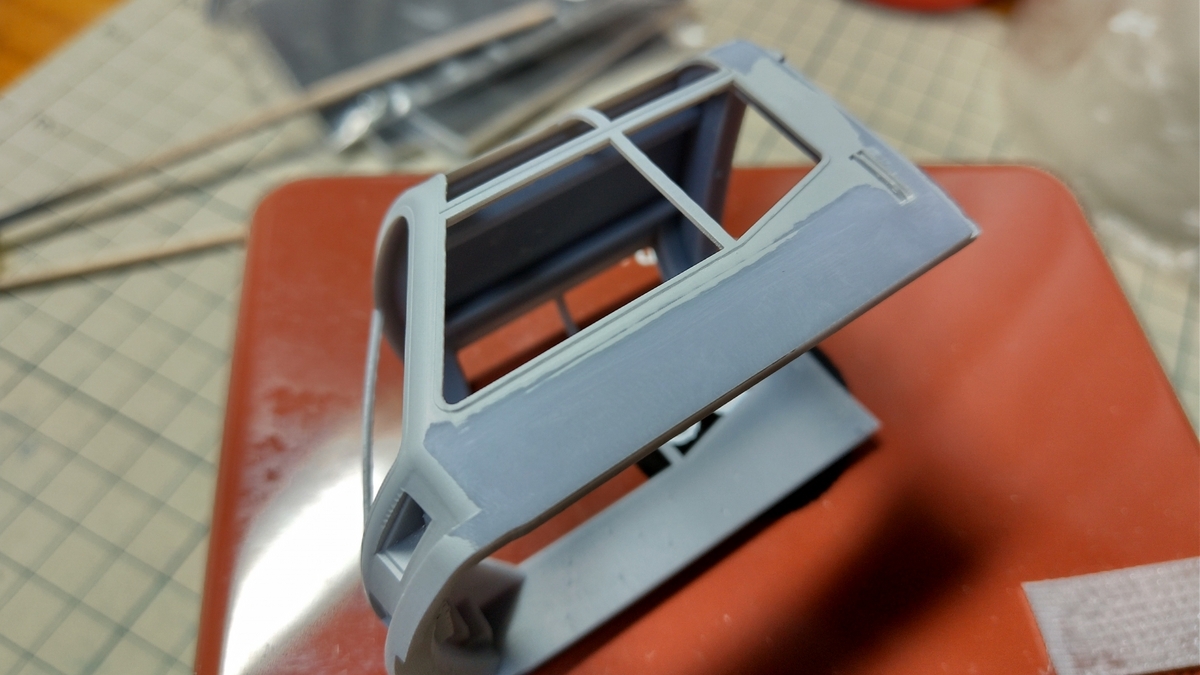

取り付けてしまったドアはそのままの状態で塗るとして、まだ手をつけていないスロフの展望室と車掌室パーツの下処理から。

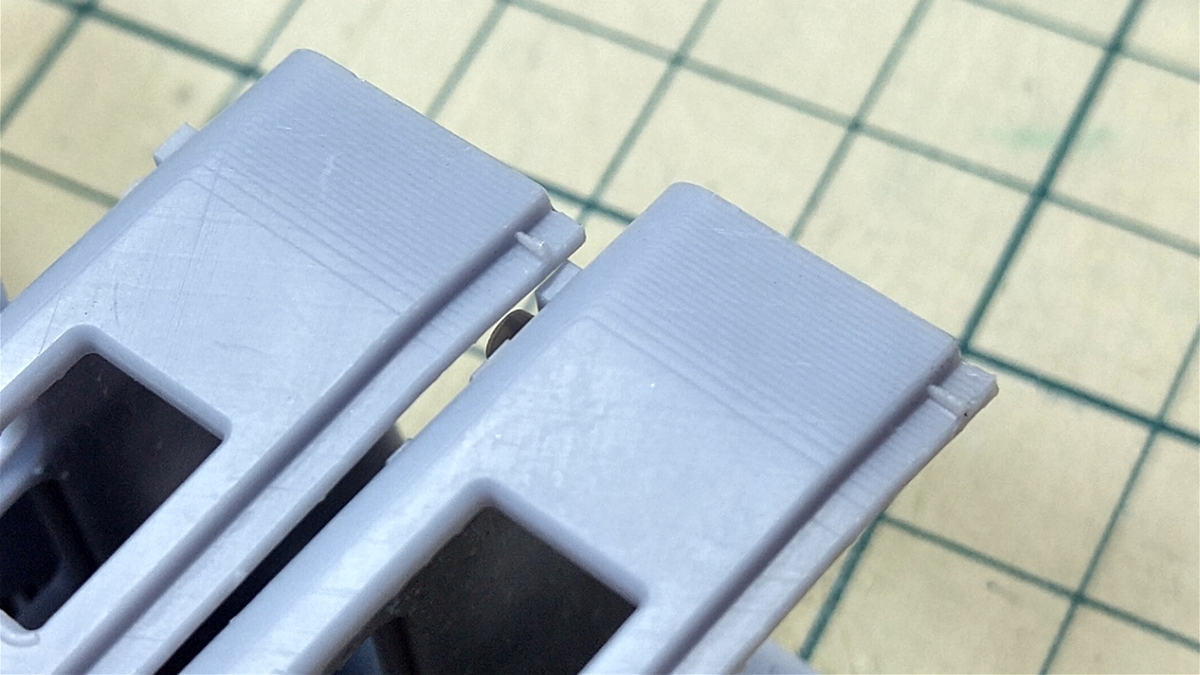

かなり高精度に出力されていますが、曲面部分に積層痕が見られますので削っておきます。

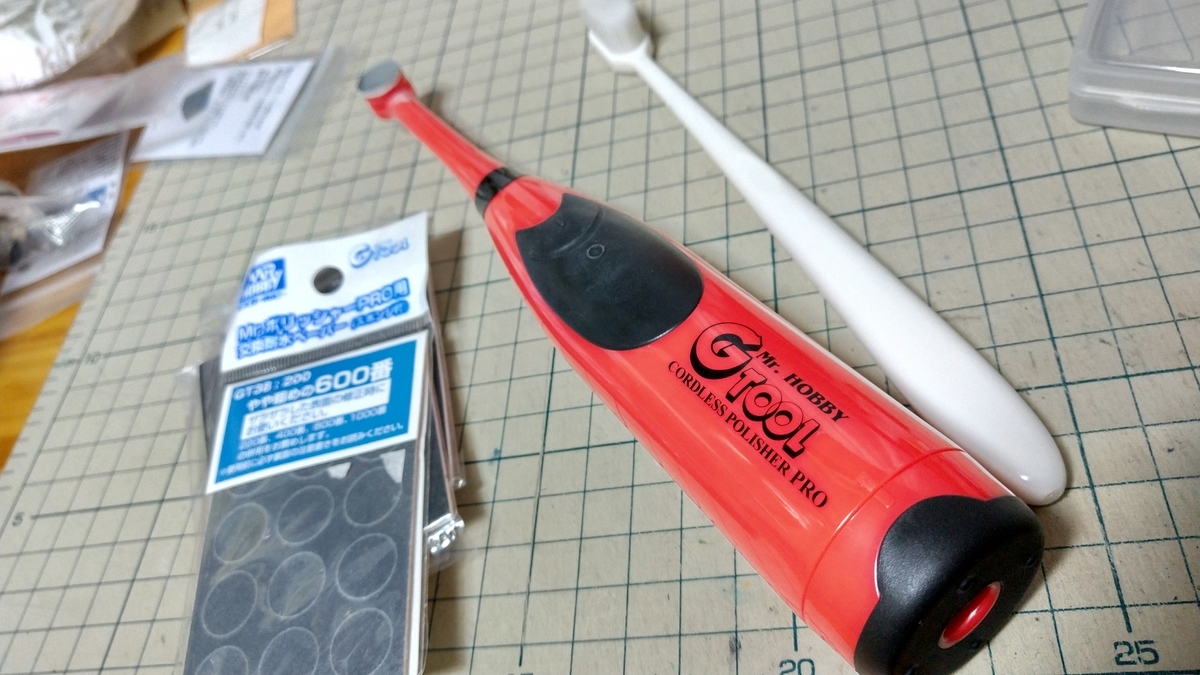

今回初めて電動工具を投入しました。

クレオスのコードレスポリッシャーPRO

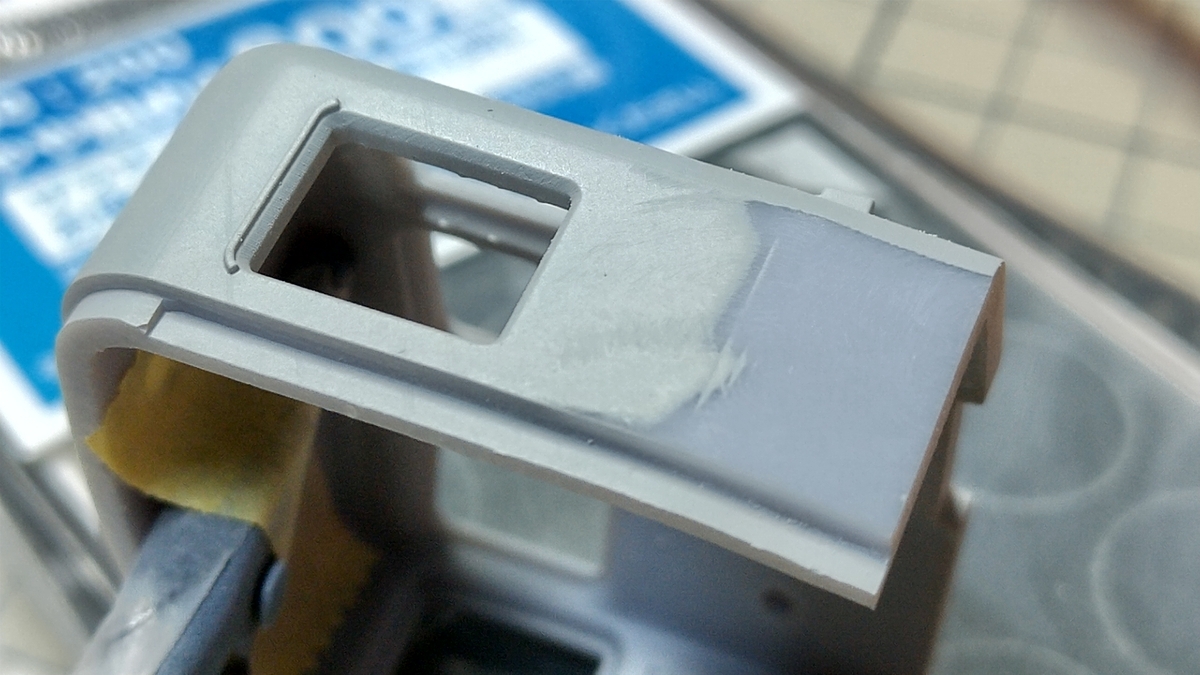

腰部はこれで大まかに削り、神ヤス！の600番程度で仕上げました。

アクリル造形ほどではないですが、比較的固いので手指の疲労が圧倒的に減りました。

全部消すとキリがないので、作業は目立つ腰板部と展望室先端の一部に留めています。

ペーパー部との接合シロ部は軽くスティックヤスリを当ててエッジ出し。

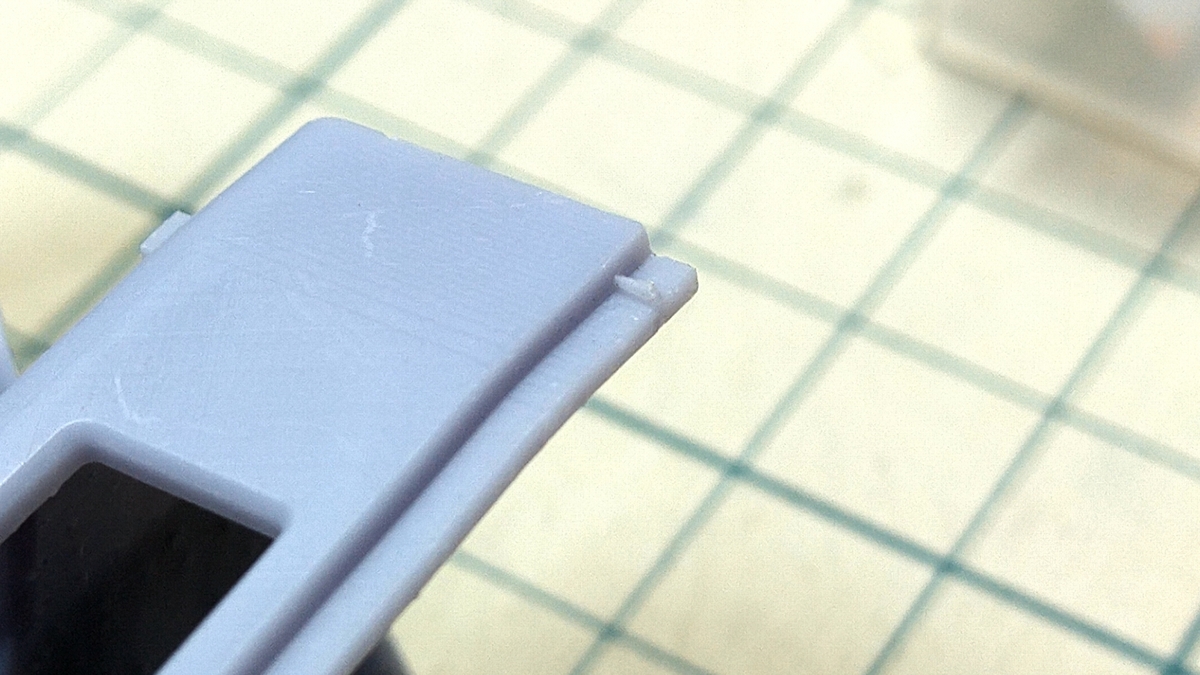

車掌室パーツの接合シロに謎の出っ張りがありますので、これも除去しておきます。

ヤスリ→軽くサフ吹きを繰り返し、ある程度目立たなくなるまで仕上げたら遮光塗装に入ります。

遮光塗料は、モデルカステンの｢遮光ブラックPRO｣を使用。

１回吹きで見事な性能を発揮します。

上  塗装前(再掲)　　下  塗装後

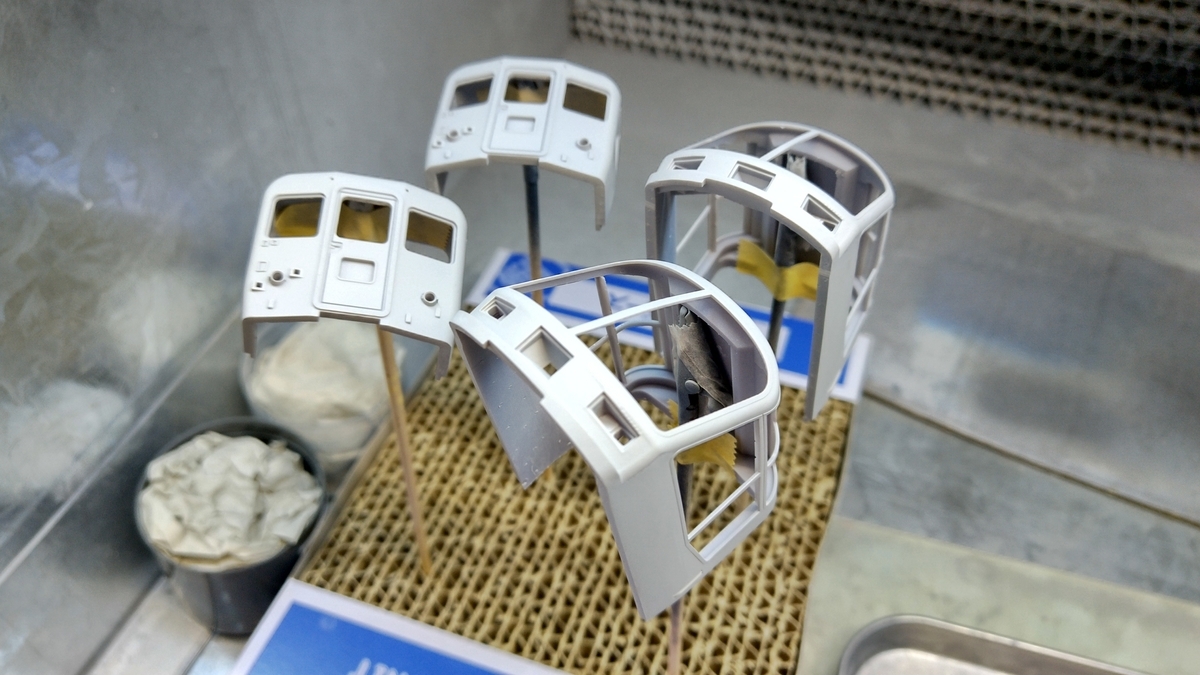

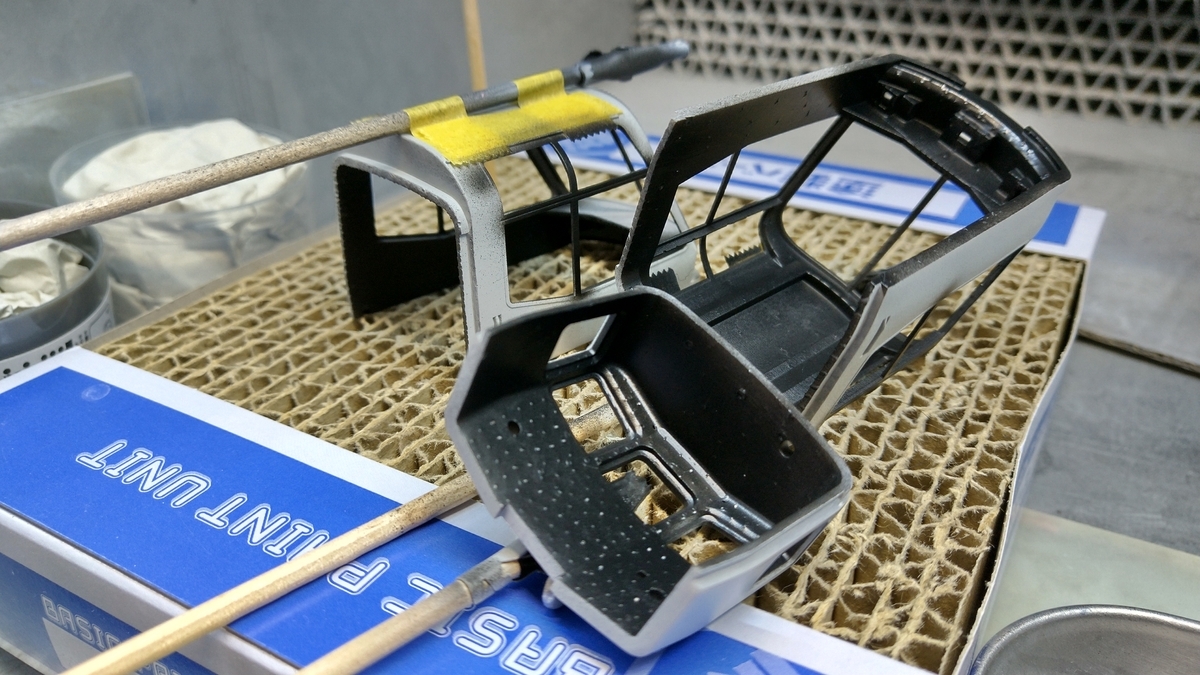

塗装は各パーツ共通で、室内は遮光ブラック→白サフ、車体はグレーサフとしました。

展望室の窓ピラーやライトケース周辺も忘れずに塗ります。

遮光ブラックに上塗りした白サフが負け、若干グレー味を帯びてしまいましたが、最終的にEXホワイトを吹くのでそのまま進めます。

取り付けてしまったドアパーツにも塗れる範囲で遮光ブラック→白サフ処理。

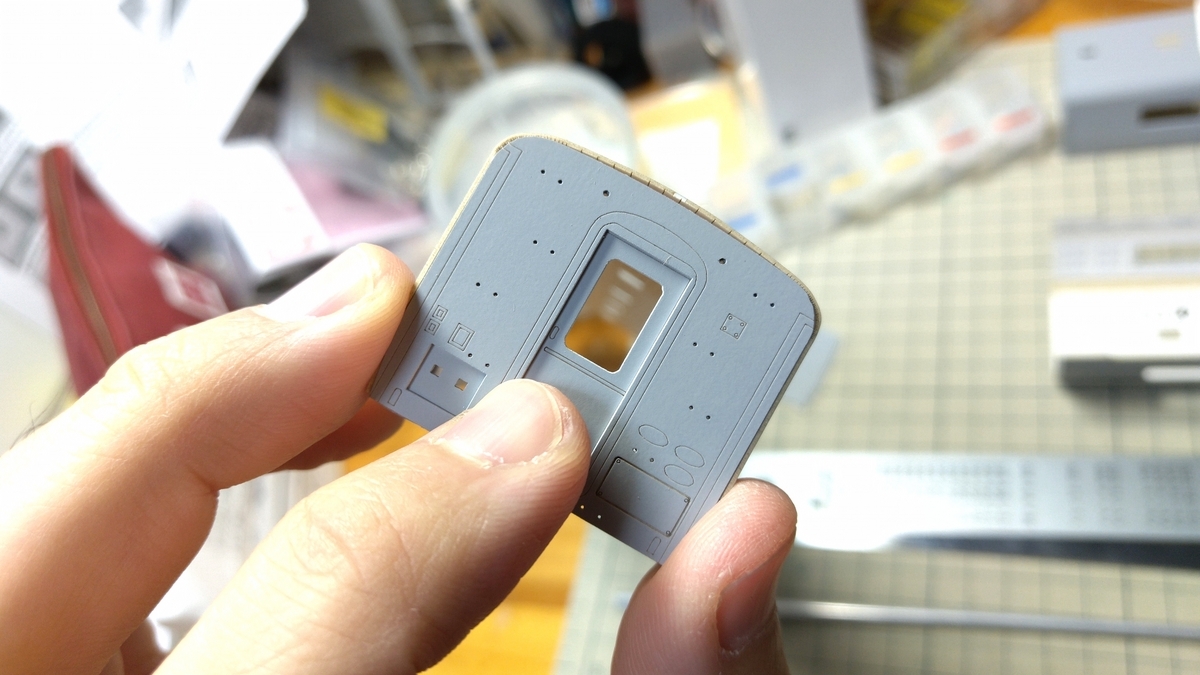

それとすっかり忘れていましたが、オロ12の天窓パーツも遮光処理します。

【模型・HO】SERを組む(1)

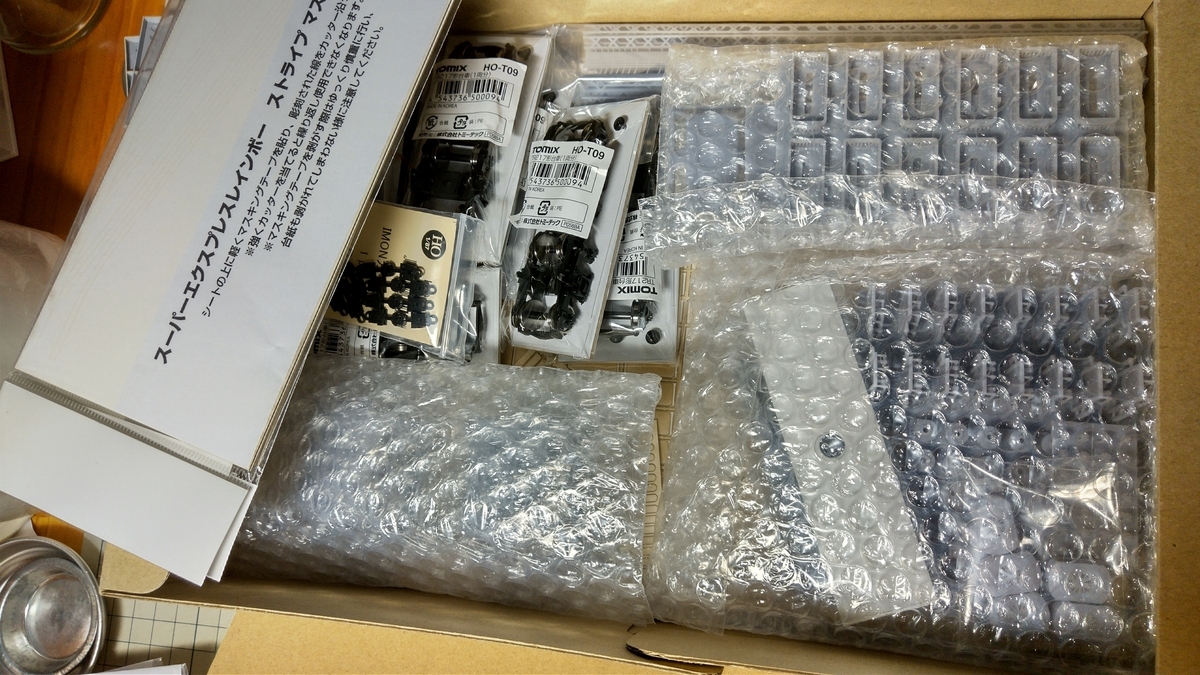

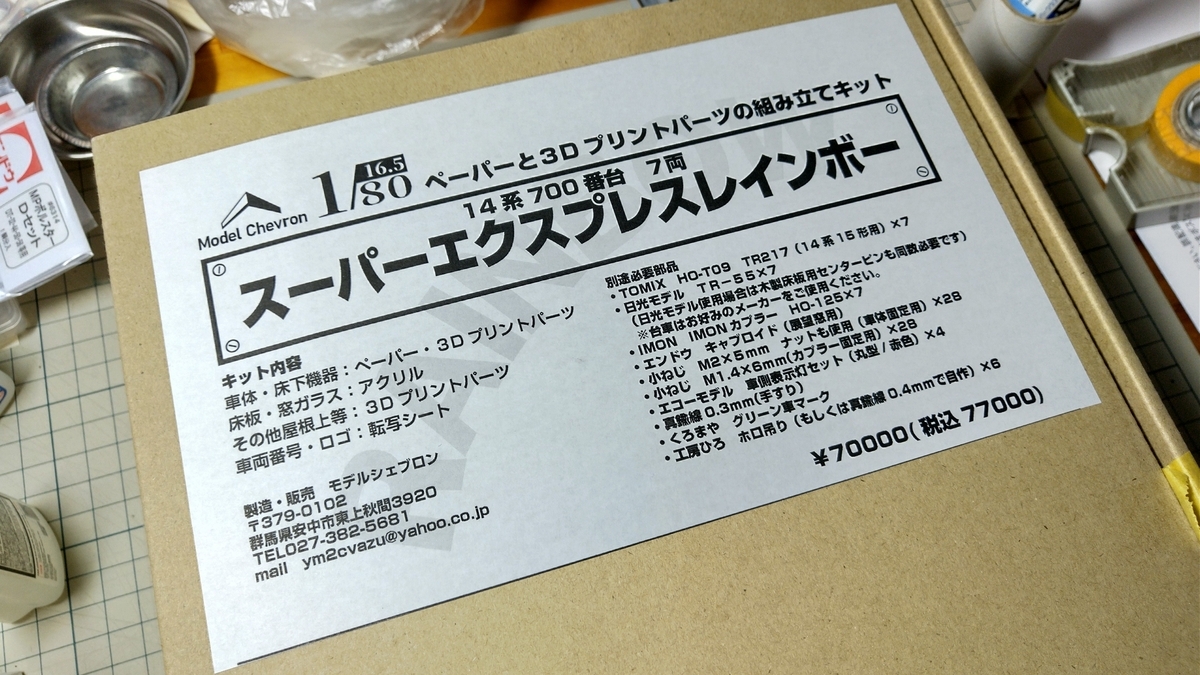

友人からの依頼品、モデルシェブロン製、14系｢スーパーエクスプレスレインボー｣を組んでいきます。

3Dパーツぎっしり。

聞き慣れないメーカーですが、ペーパーキットでお馴染み、模型工房パーミルの社員さんが立ち上げた個人ブランドという位置付けです。

なので構造についてはパーミル製キットと何ら変わりはありません。

構成は中間車についてはペーパー、展望車についてはペーパー+3Dレジン製の前頭部を組み合わせるもの。

ひとまずペーパーに下処理して中間車から組んでみます。

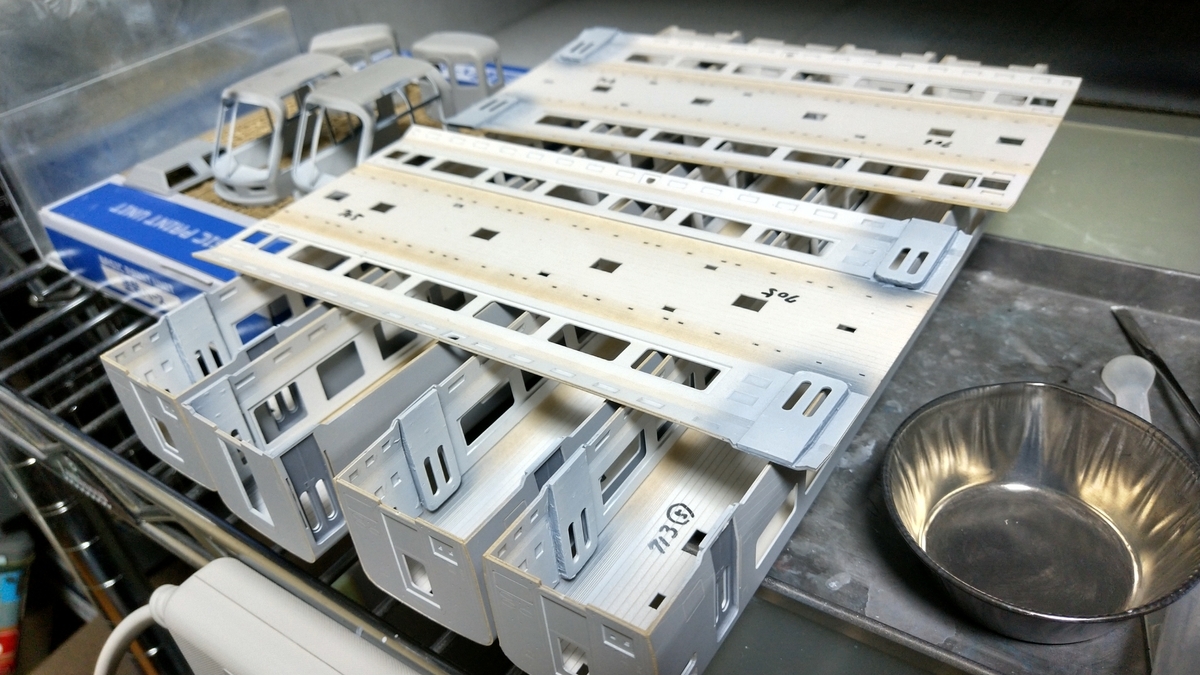

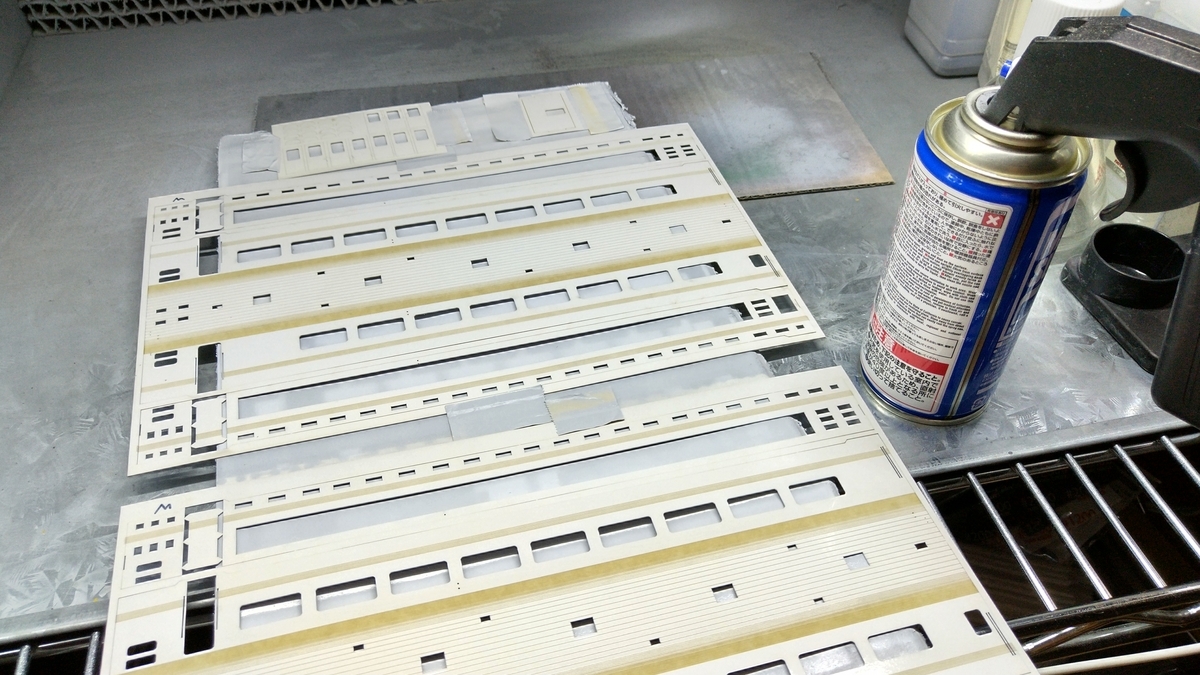

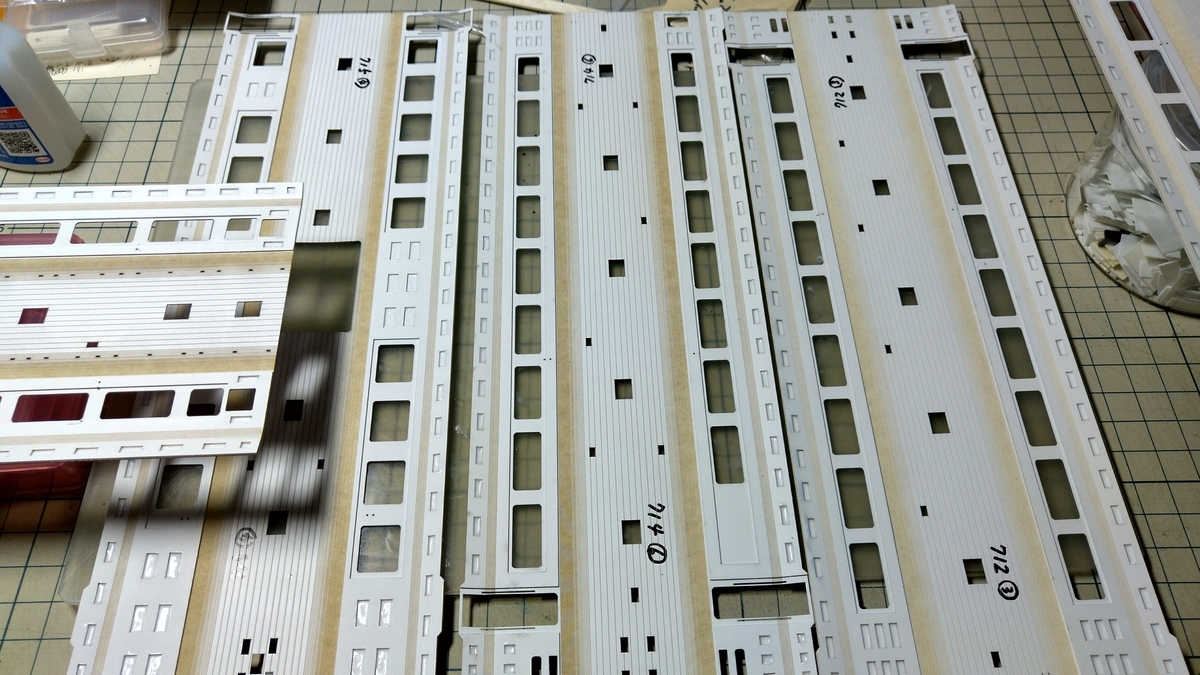

車体部のみ表をクレオスの1500番グレー、裏(車内側)を1000番ホワイト、アングルは表裏1000番ホワイトのサーフェイサーで塗装。

普段は表裏グレー塗りですが、後の車内塗装を簡略化できないか試してみました。

乾いたら１両ずつカットし、裾を曲げます。

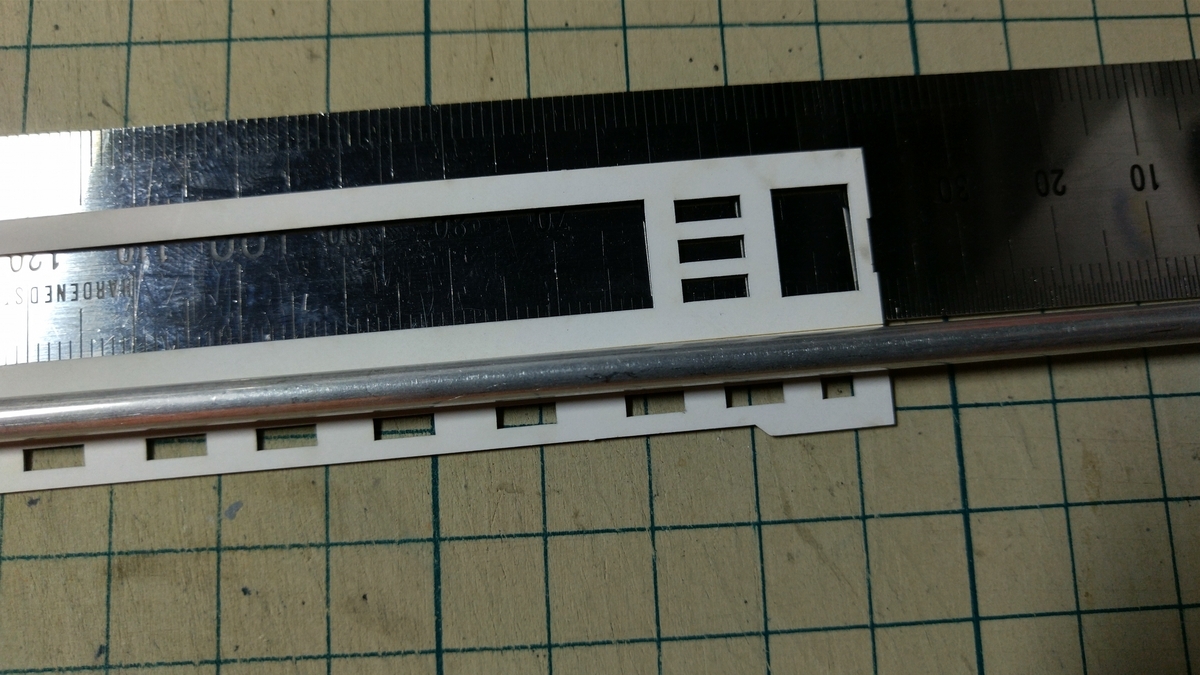

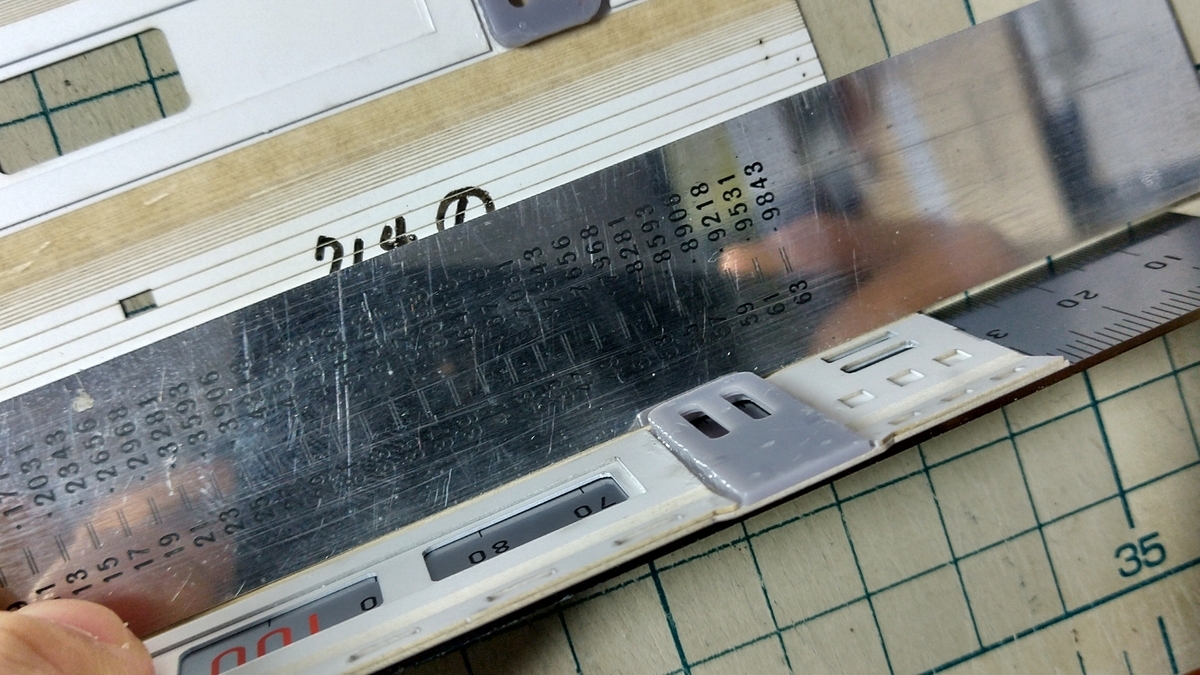

曲げ線に3mm程度の丸棒を当て、金属定規を添えながらジワジワ曲げます。

丸棒を少しずつ移動させながら曲げると、自然な折れ具合になります。

裾絞りの曲げ具合ですが、オロは妻板、スロフは3Dのパーツと擦り合わせ、曲げすぎないようにします。

ロックタイト固定後に曲げを修正すると、シワが入ってフォローが大変面倒です。

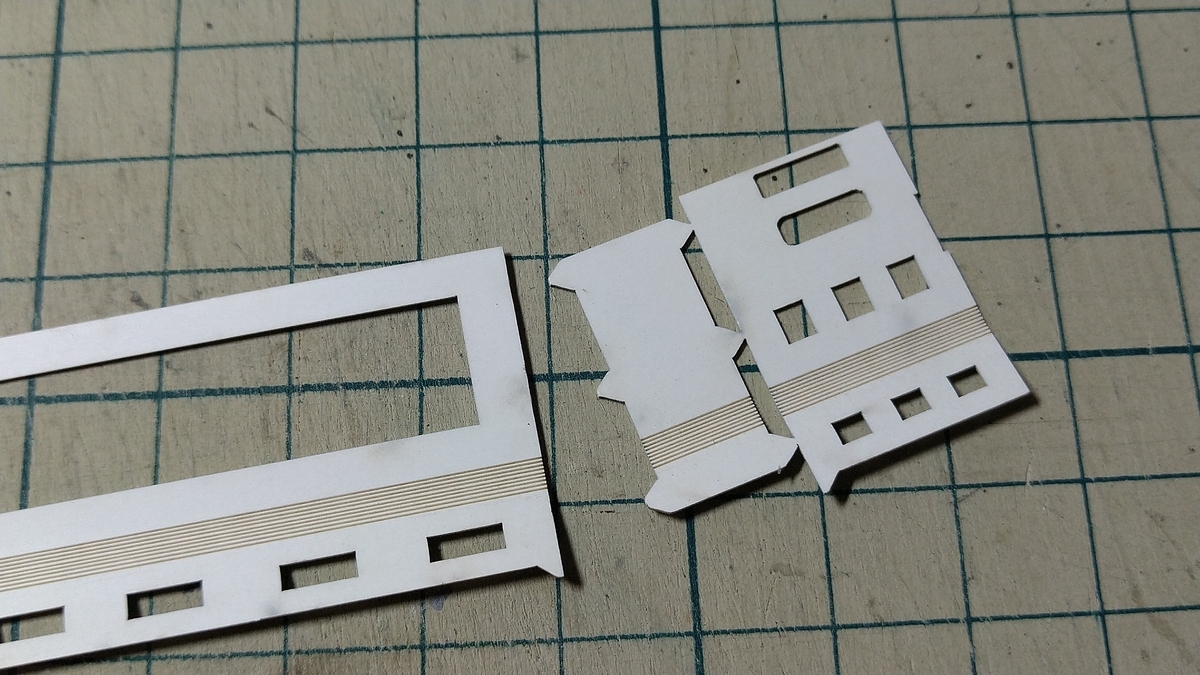

続いて外張りと内張りの貼り合わせ。

説明書では内張りはドア部の繋ぎを残したまま貼り、乾燥後に切るとありますが、流れたボンドが手摺に付いてしまい、一部千切れてしまったので、この車以降は貼る前に分割してしまいました。

分割しても車体裾とドア下の出っ張り、トイレ窓と位置合わせする部位が多いので問題ありません。

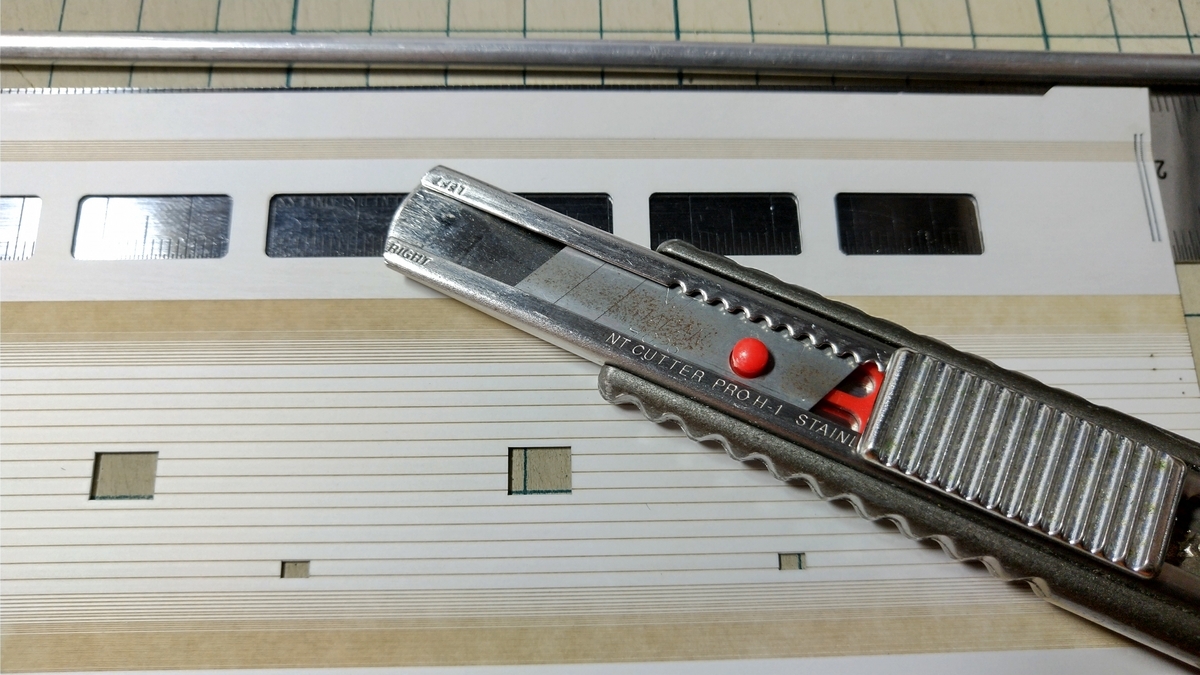

なお、ペーパーのカットにはクロス用カッターを使っています。

元々は壁紙などを切るもので、通常の刃より薄く切れ味がいいので、切り残しが出にくく便利です。

貼り合わせたら、内張りの角穴に接着剤を流し込んで接合します。

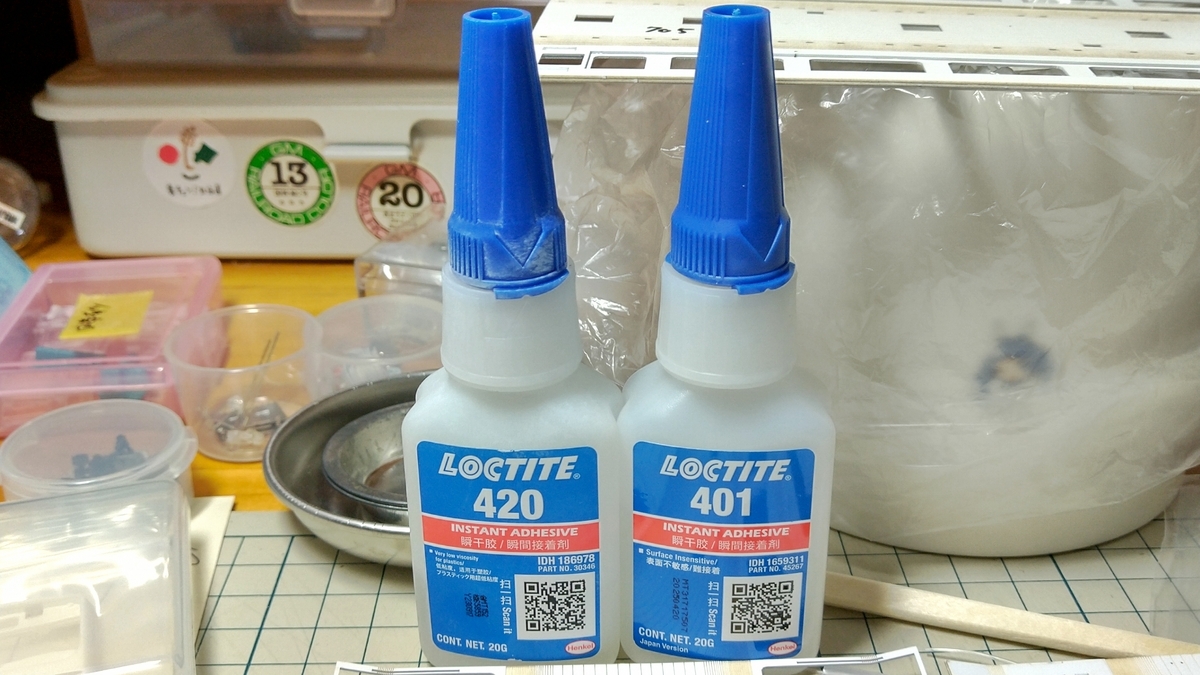

流動性のある瞬間接着剤が好適ですが、私はロックタイト401と420を使用。

瞬着よりも流動性の高い420番は、屋根や車体に流し込んだり染み込ませて使いますが、流動性が高すぎて(ほぼ水に近いサラサラ感)予想外の場所にも流れてしまうので、角穴の流し込みは若干流動性の低い401番と使い分けています。

一晩おいて完全固着後、ドアの取付。

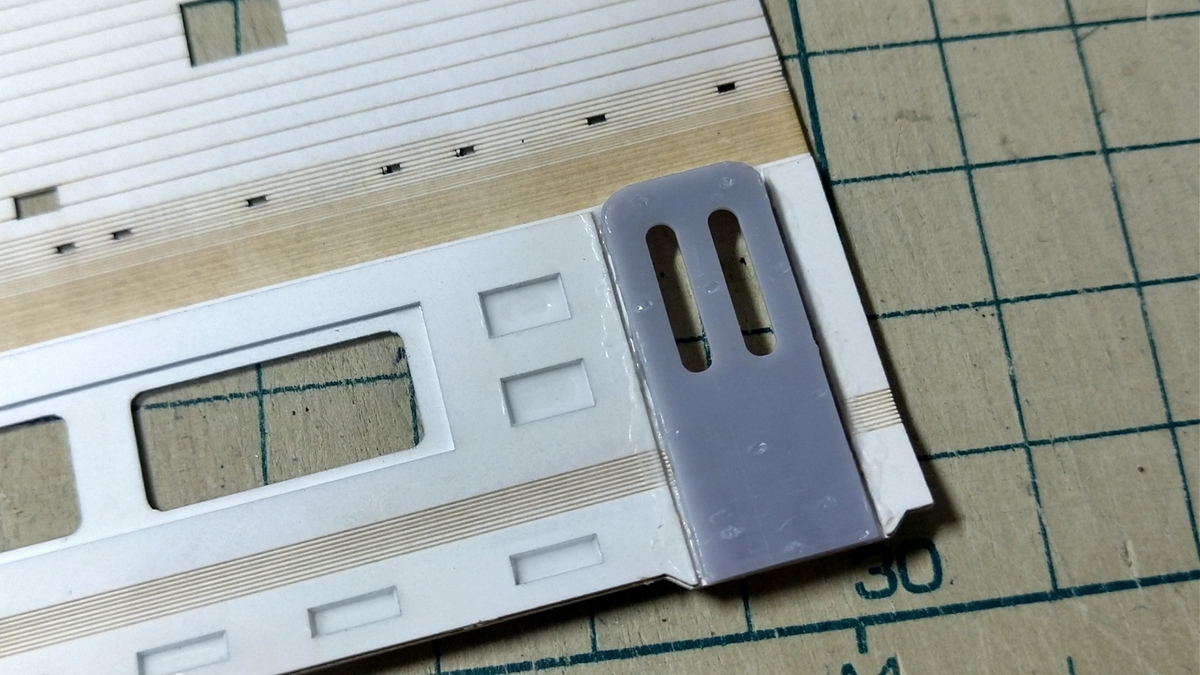

切り出した3Dレジン製ドアパーツを向きに注意して接着。

位置決めのリブ等が無いので、少量のゴム系で仮固定し、ゼリー状の瞬着を流すと慌てず済みます。

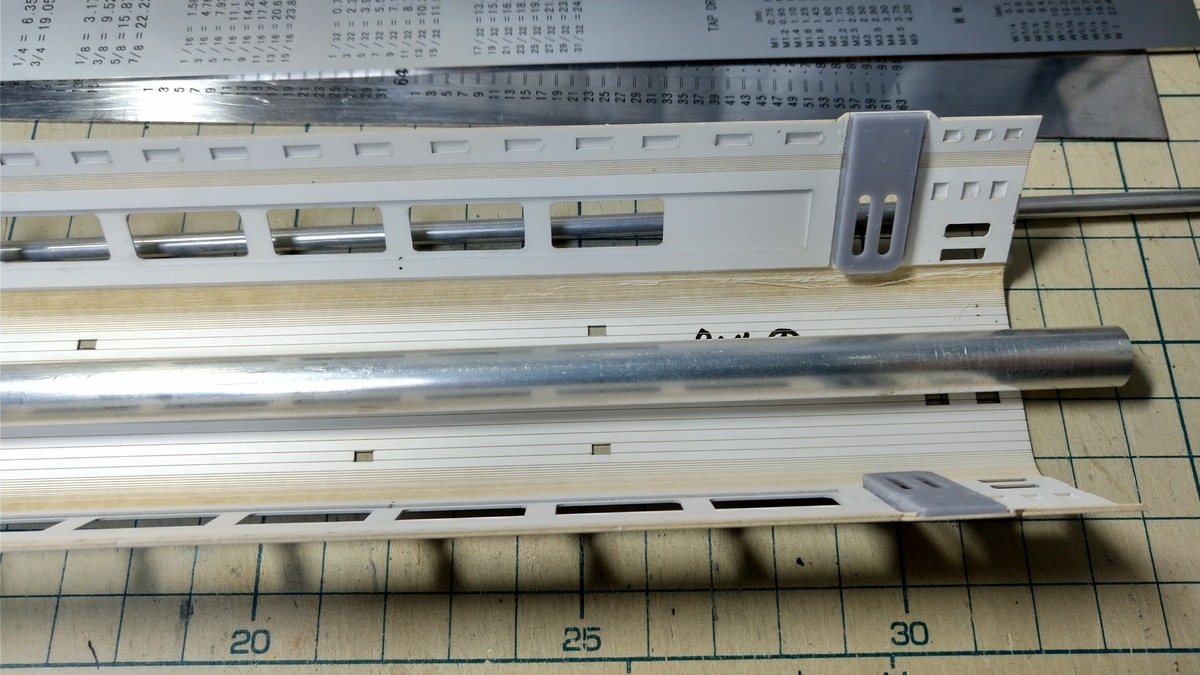

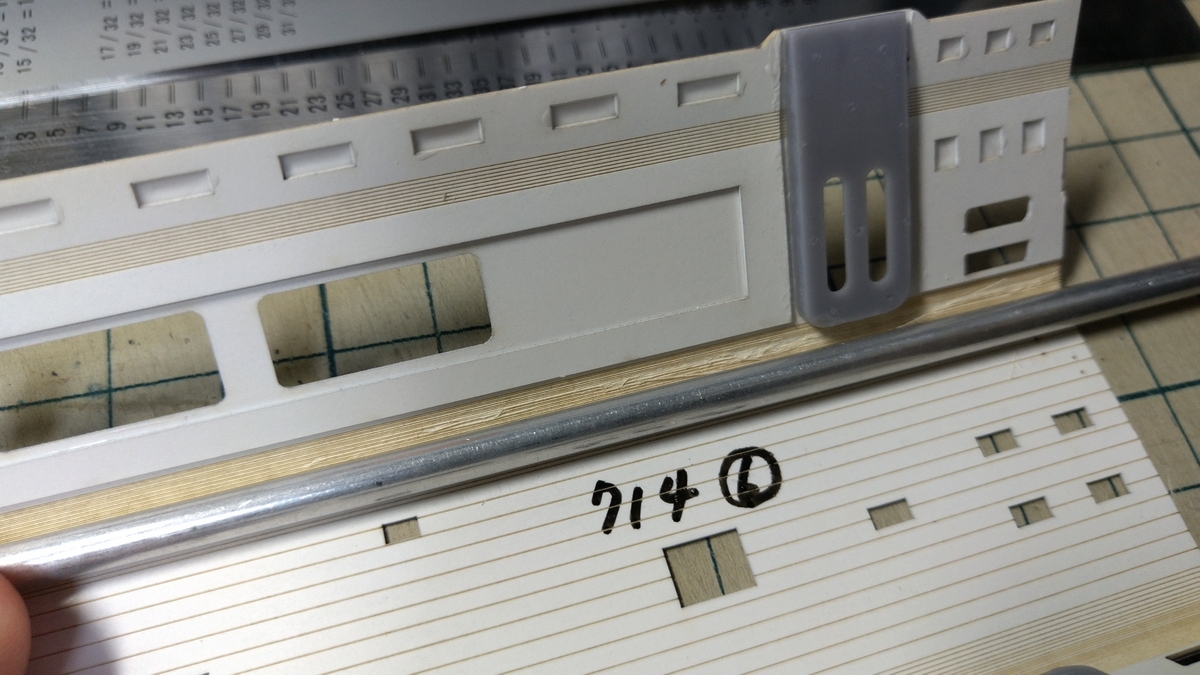

ここまできたら、屋根を曲げます。

折り曲げ線と妻板の曲面を参考に3mmと10mm丸棒に金属定規、手曲げを駆使して整えていきます。

ドアパーツがあると定規や丸棒に干渉し、やや曲げ難さがありますが、ドア上と屋根端までの幅が狭くパーツを後付けにするとココが歪む可能性があるので、ドアは取付た方がよさそうです。

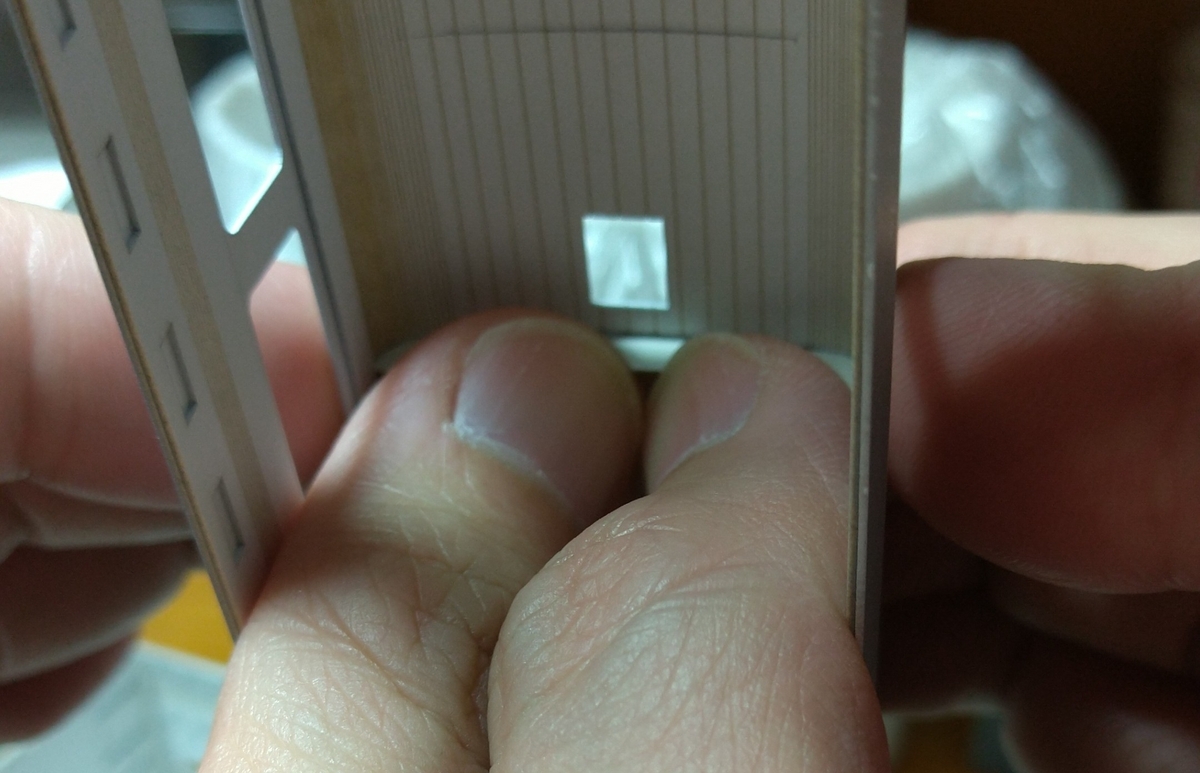

と、ここまで来て気づきました。

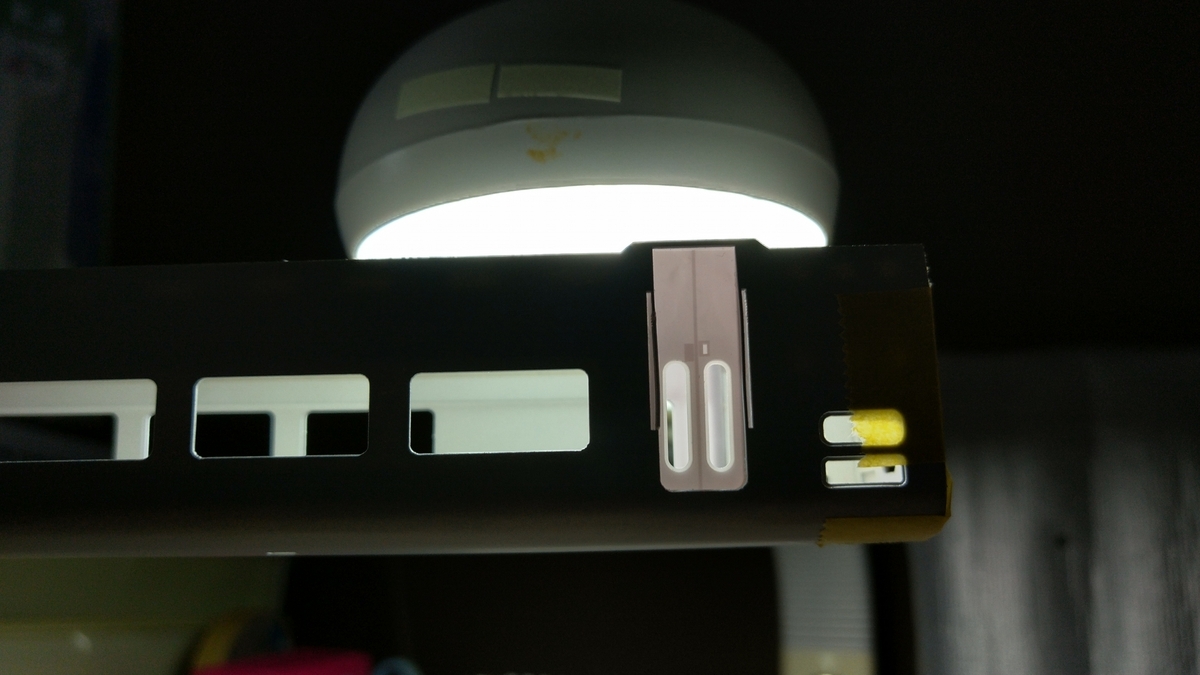

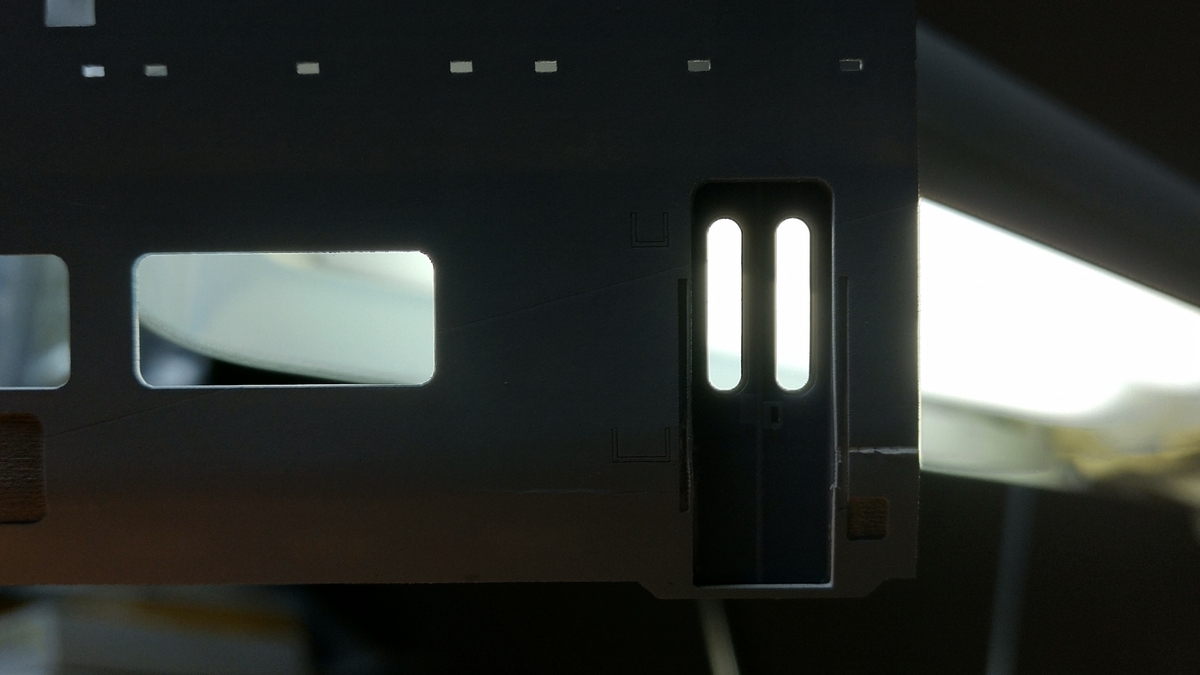

めっちゃ透ける。

裏打ち塗装を忘れてました。

これは後で対処するとして、他の車体系3Dパーツに透け防止塗装しなければ…

【模型・HO】EF65 501を作る(２)

すっかり放置していましたが、その間おもに投稿していたX(Twitter)の仕様変更などもあったため、こちらにも記録を残そうと思います。

ひとまずＰトップ記事の続き、上回りから。

(2023.11.08  過去に書いた下書きを発見したので、本文の一部を差し替えました)

まずパーティングラインの除去。

ヘッドライト周りの台形状のものから、オデコ、側扉付近と400→600のペーパーで念入りに消しておきます。

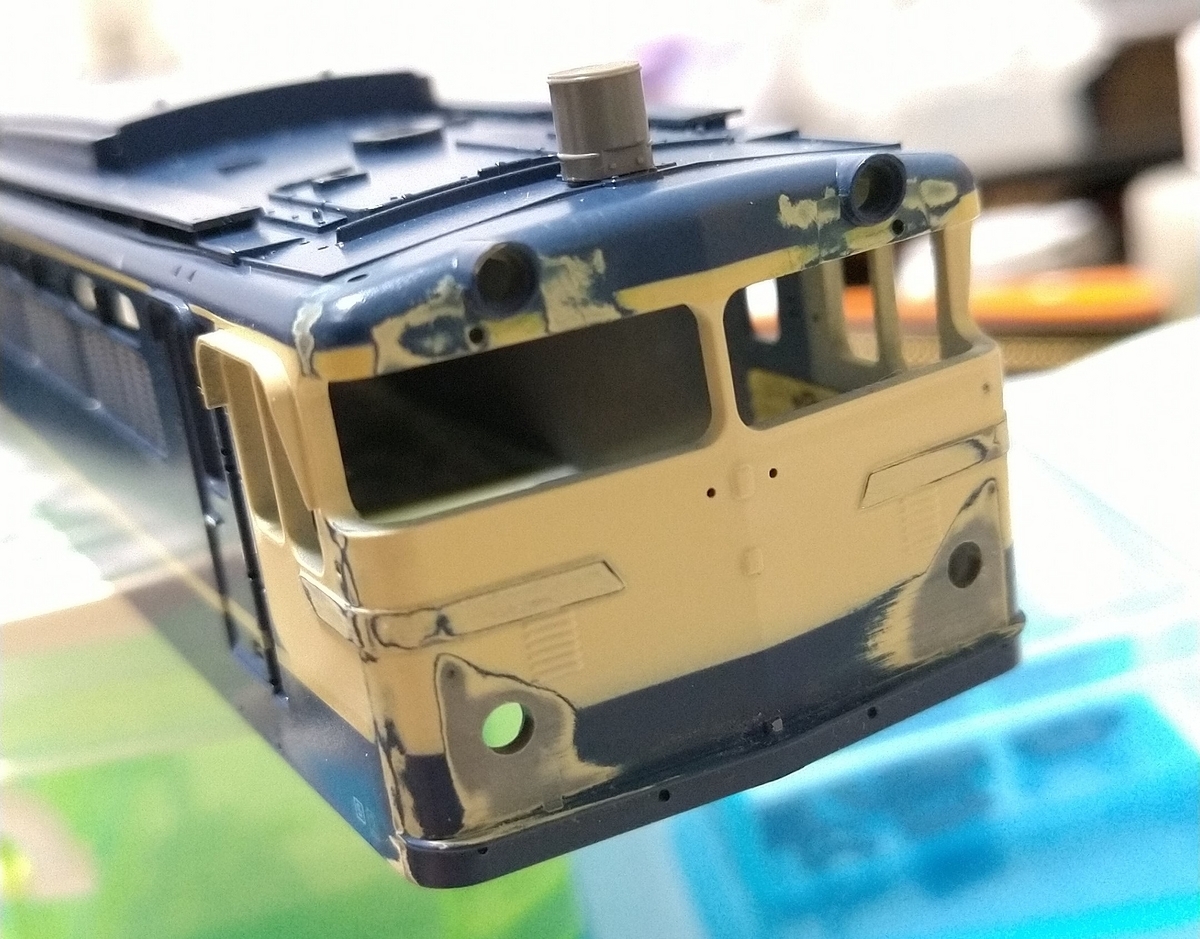

続いて、テールライトを外ハメ式に交換。

元のテールライト穴をドリルでさらい、徐々に拡大して指定径まで広げていきます。

拡大できたら残ったモールドを除去しペーパー掛け。

斜め上にあるルーバーを削らないよう、マスキングテープで養生してから行いました。

新たなテールライトはBONA製パーツを使用。

車体と平行に付かないよう、向きを意識して固定します。

手すり類は本来なら真鍮線で自作するところですが、今回は依頼主さんがKATO製に合わせた個人製作品をネットで仕入れてくれたため、有りがたく使用。

ただし、前面の誘導員用手すりは製品と異なり短いタイプのため、これだけは作ります。

元の穴のうち、上部のものはテールライト周り修正中に出た削り粉と瞬着で埋め、写真を参考に開け直しておきます。

前面がまとまったので、屋根上へ移ります。

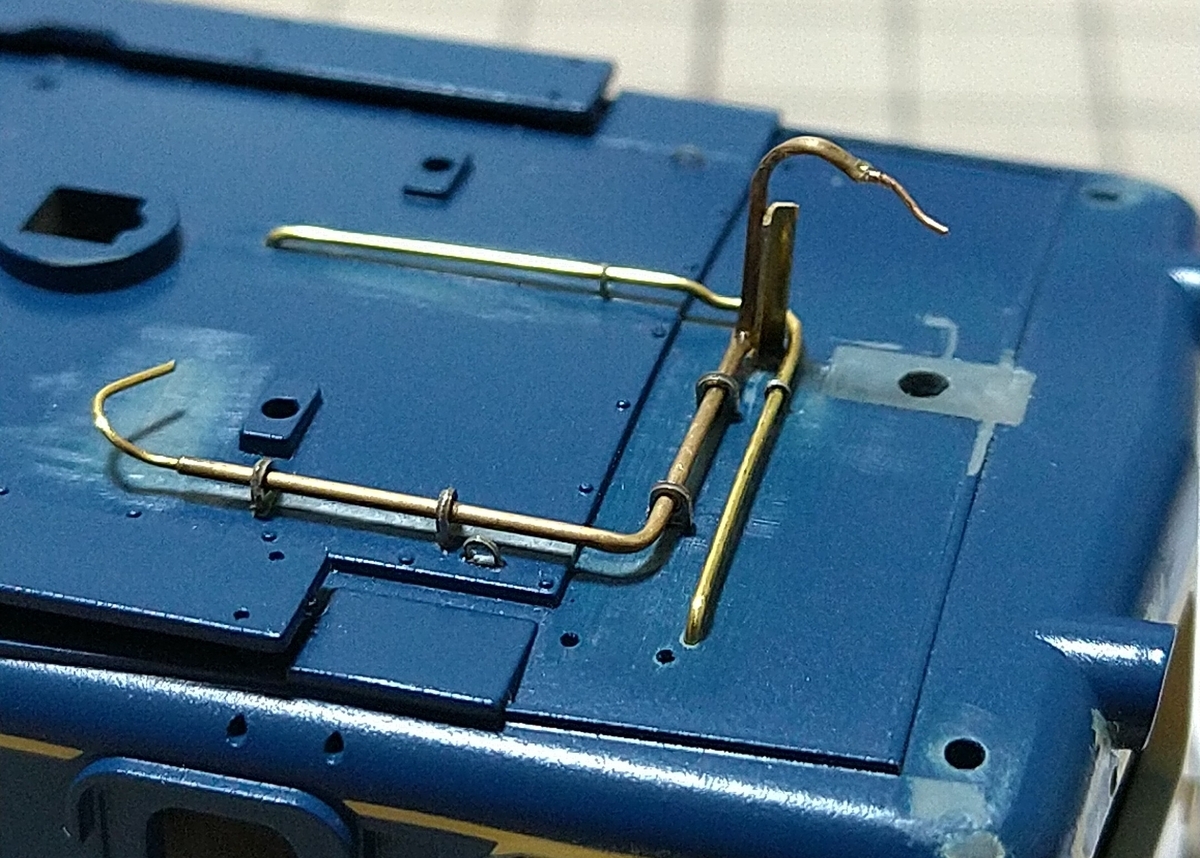

高圧引通や空気配管などを資料を参考にパイピング。

Φ0.3や0.4真鍮線をメインに、途中から径が変わる部分にエコーの精密パイプ、避雷器への立ち上がり部分にKSのアングル材などを使ってまとめました。

その他、屋根板やモニターの吊り輪もパーツで置き換えています。

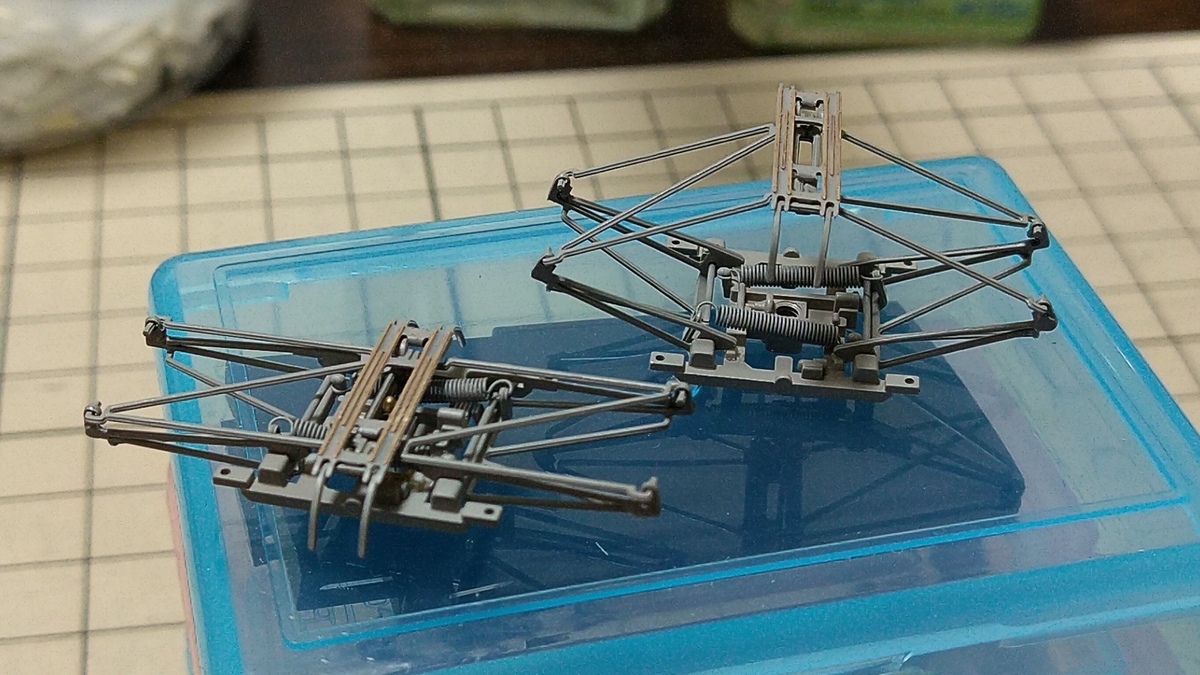

パンタグラフはIMON製に交換してもいいのですが、製品に少し手を加えるだけで見映えがよくなります。

以前、有名モデラーさんに教わった方法です。

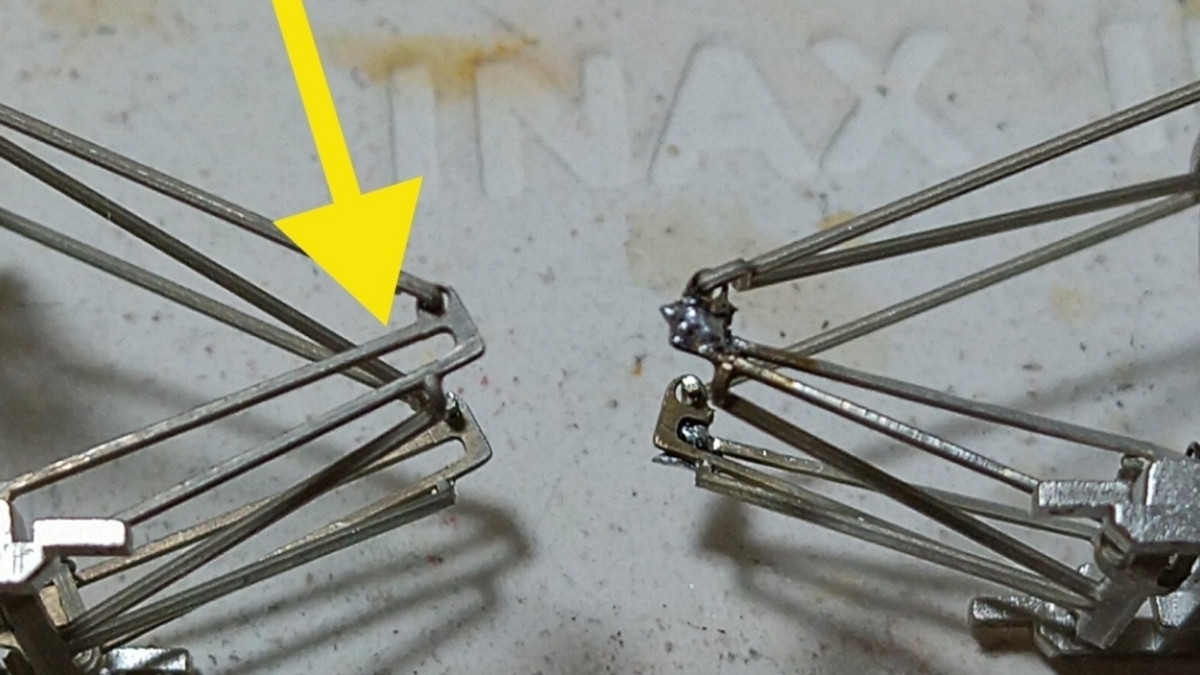

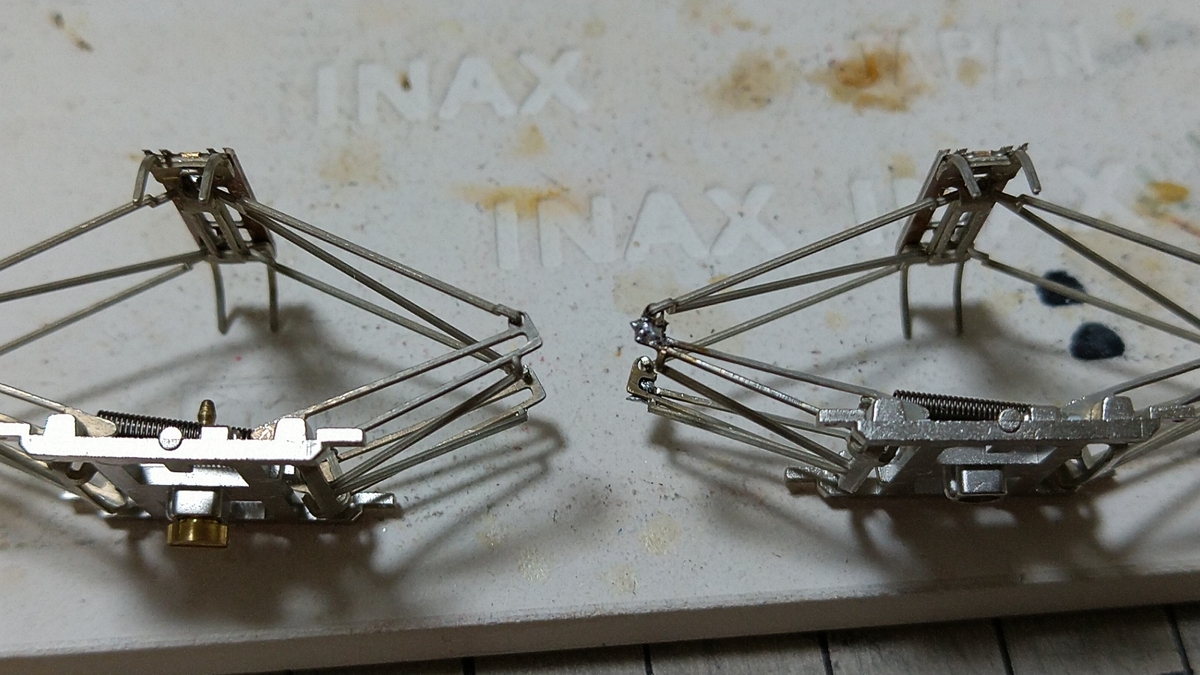

まず、パンタグラフ下枠をカットします。

２本あるうち、黄色矢印のある上側のみで、なるべくヒジ寄りにします。

カットした枠を全体的に下側へ曲げ、カット部分をピタリと接触させます。

弓なりでなく、直線的に整えるのがポイントです。

接触したら少量のハンダでとめます。

これを各隅４ヶ所に行い、はみ出たハンダを処理したら、メタルプライマー →SJ1で塗装。

見た目がグッと良くなりました。

上昇高さを低くしたい場合は塗装前に根元部４ヶ所へt0.5程度のプラ片を接着しておくと、低めの位置で固定できるようになります。

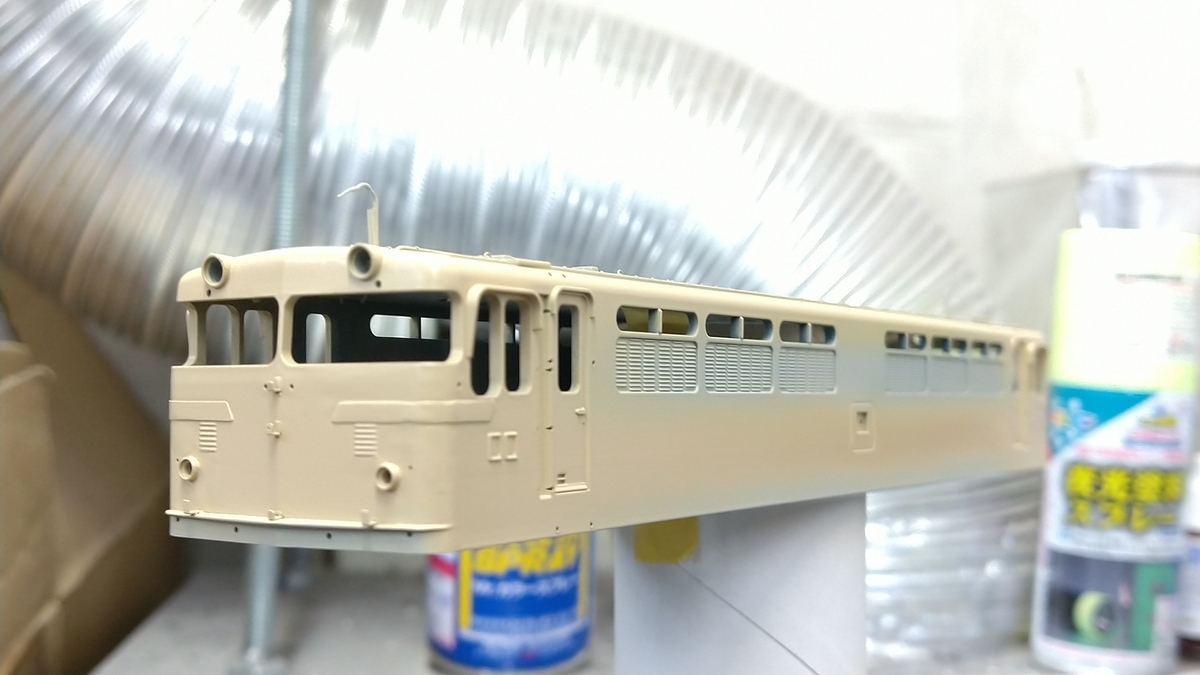

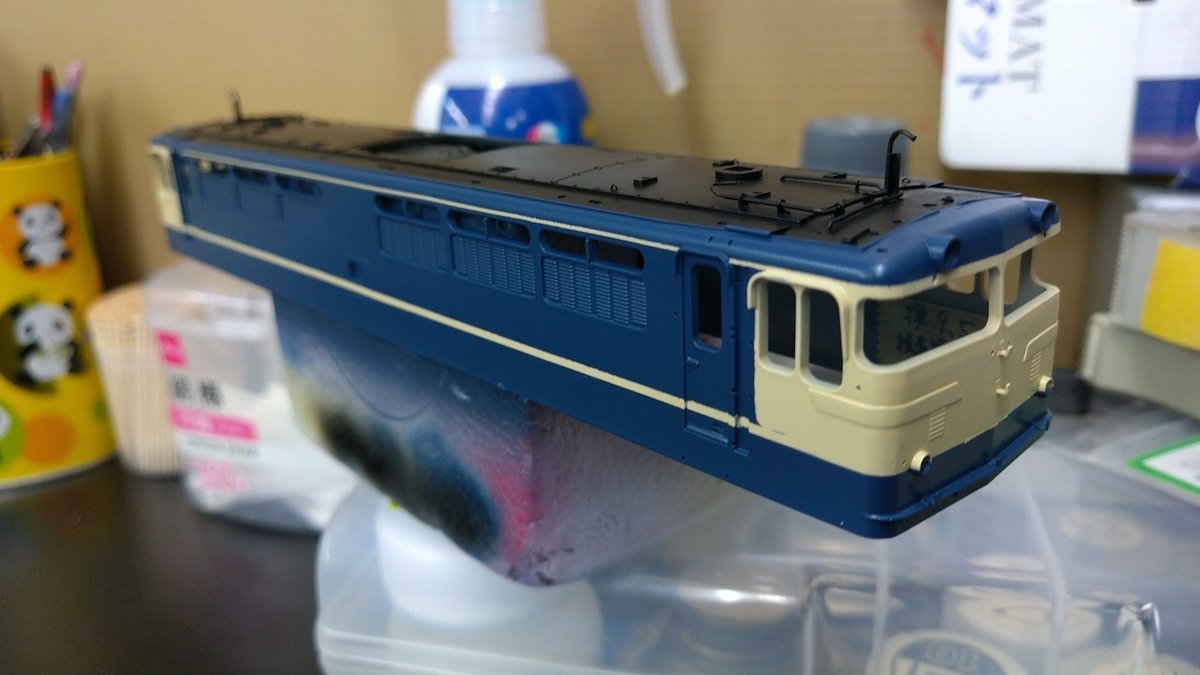

塗装は定石どおり、ガイアマルチプライマー→グレーサフ→クリームと塗っていきましたが、下地に負けてしまいクリームがくすんでしまったので、ガイアのEXホワイトを挟んで再塗装。

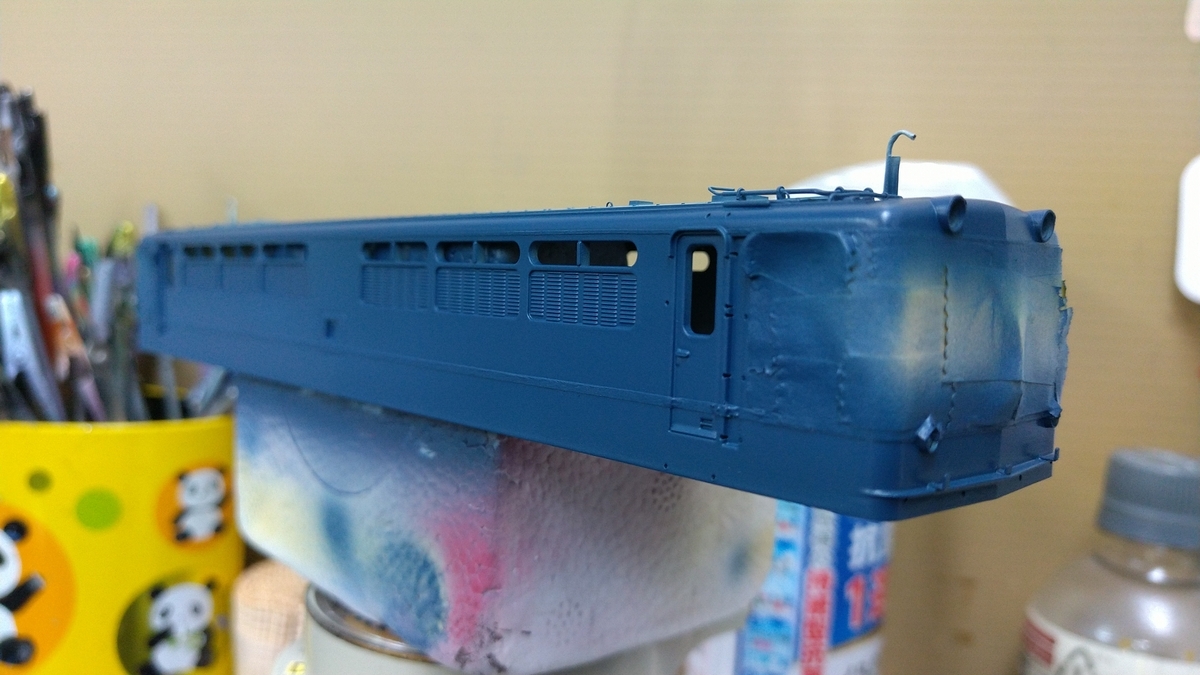

マスキングして、ガイアの青15号を吹付。

最後に屋根を塗り分け、ランボードはGMねずみ1号で塗装、細部の色差しとタッチアップして塗り上がりです。

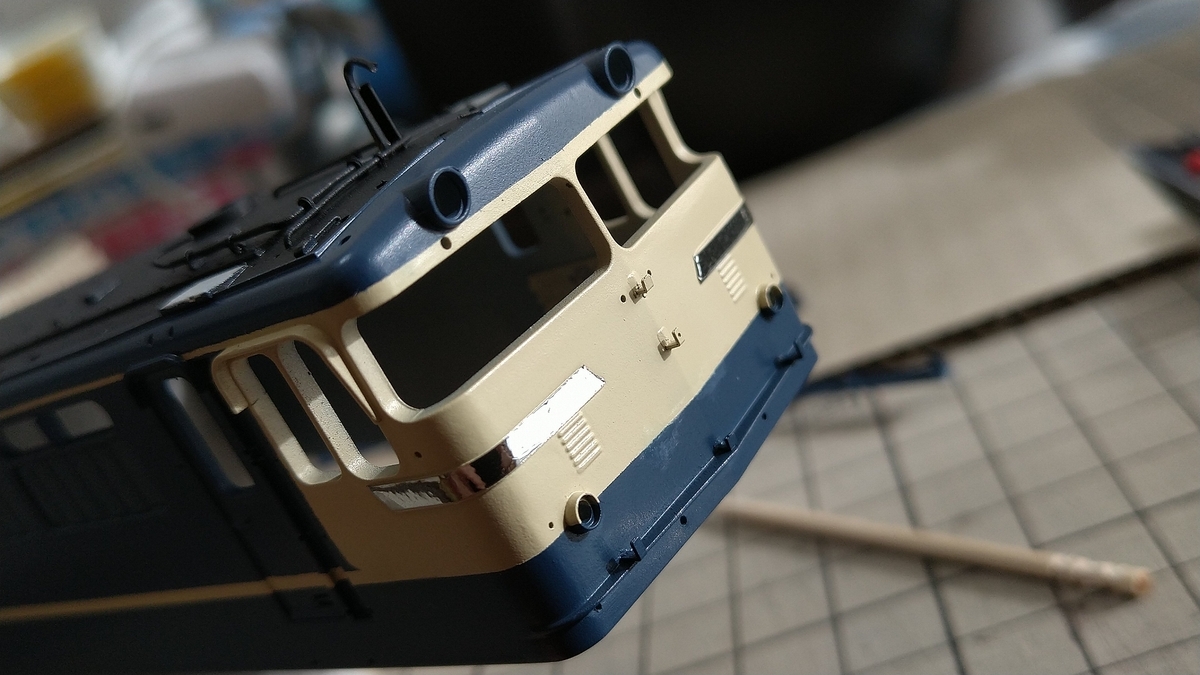

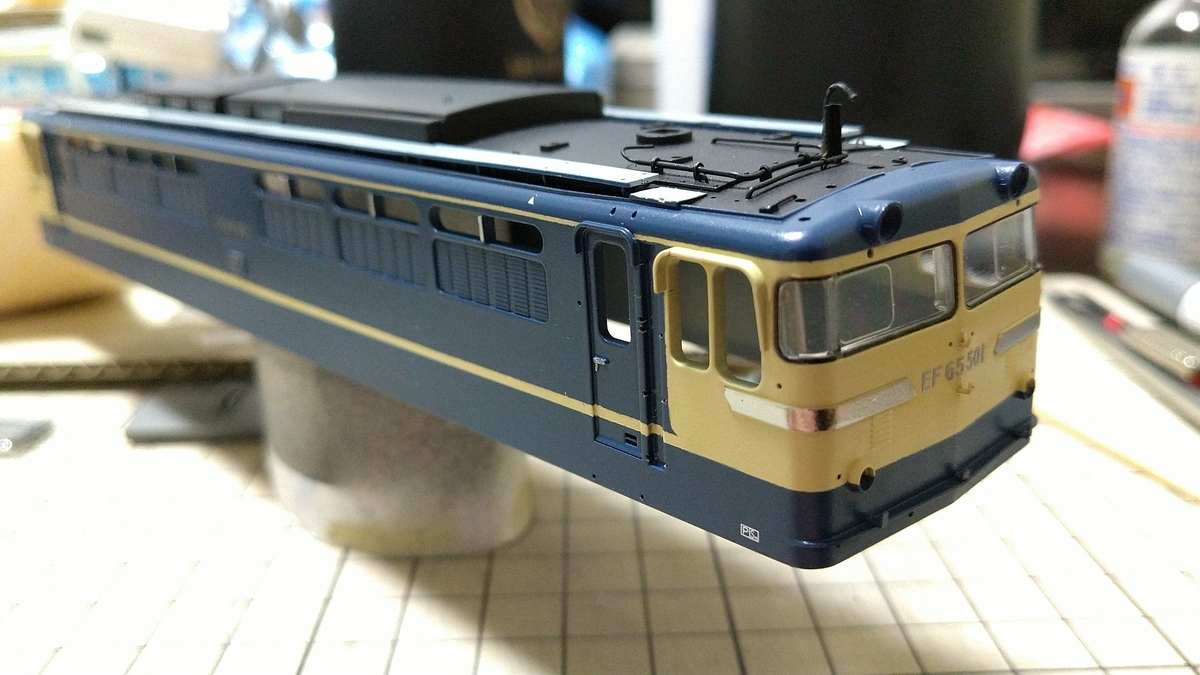

飾り帯はハセガワのミラーフィニッシュシートを細切りにして貼ります。

鏡面仕上げのため、そのままだと不自然ですが、後程クリアーを吹付ると艶が落ちて良い感じになります。

ナンバーはトレジャータウンの機関車ナンバーインレタ、細かい検査表記などはBONA FIDEやくろま屋のストック品からチョイス。

エンド表記はレボリューションファクトリー製。

全て貼り終わったら、クレオスのスーパークリア半光沢を少しづつ塗装し組み立てます。

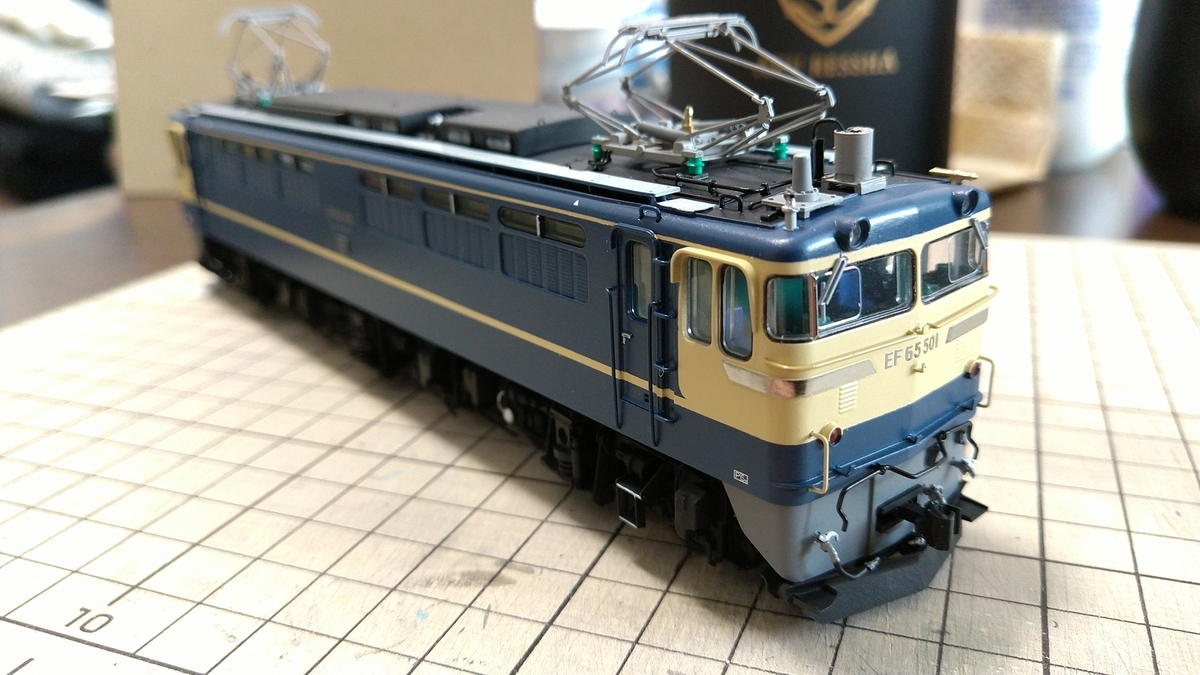

年単位で掛かってしまいましたが、完成です。

この後、依頼主である友人の元へ旅立ちました。

【模型・HO】EF65 501を作る(１)

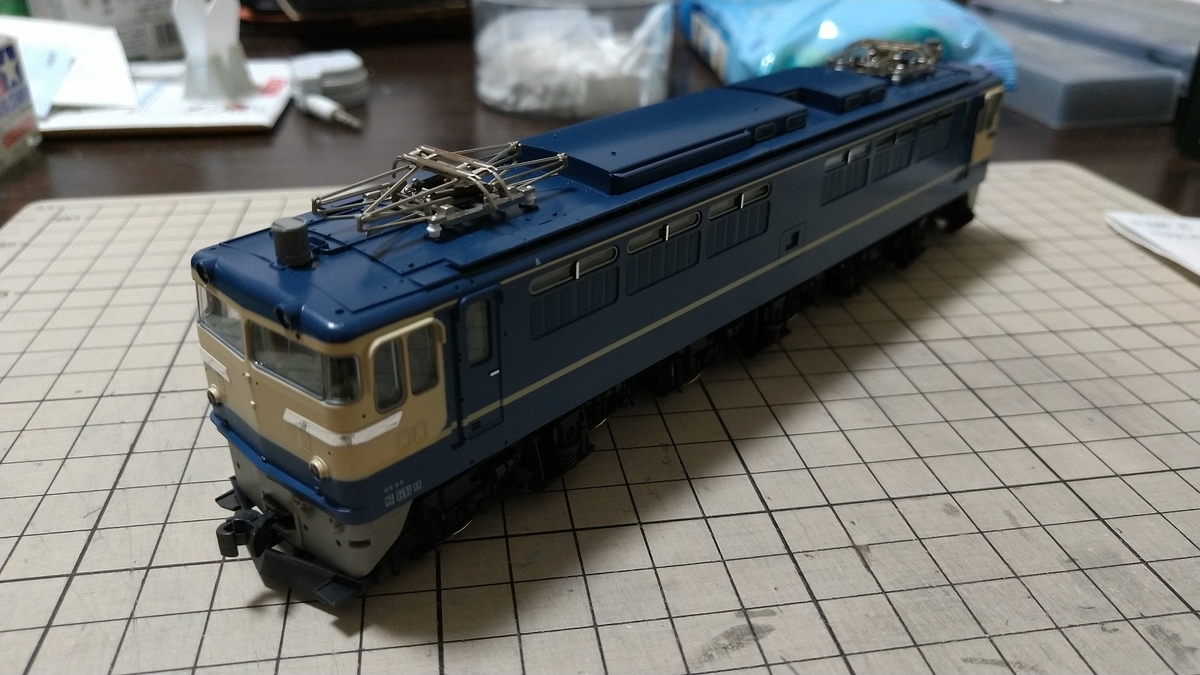

昨年８月末、友人よりKATOのEF65を501号機に加工して欲しいと依頼を受けました。
今までも加工の依頼を受けたことは有りましたが、パーツ取付程度でこういった本格的加工は初めてのこと。 仕様についてよく相談のうえ、工作を始めました。

まずは足回りから。

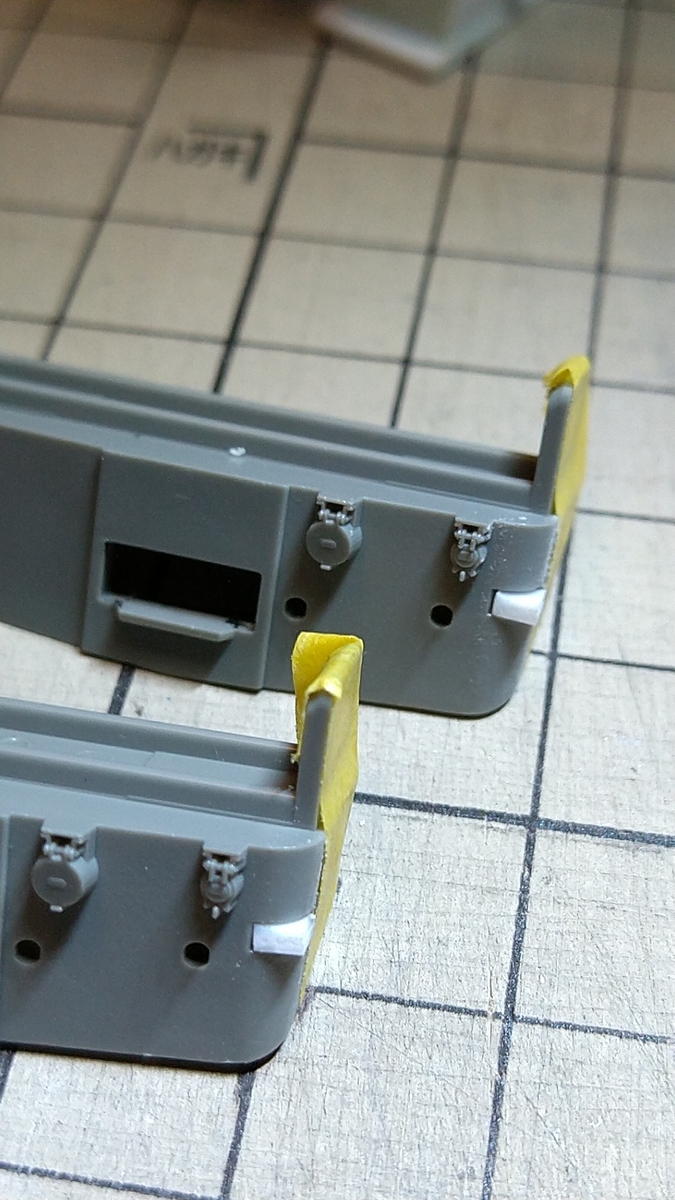

スカートは機関士側のステップの切り欠きを埋めるのみ。
ジャンパ栓やエアホースの位置、本数は変わらないので簡単です。
終わったらクレオスのSJ1で塗装しておきます。
なお、ホース類はエコー製を使用。
別途塗装後に組み合わせます。

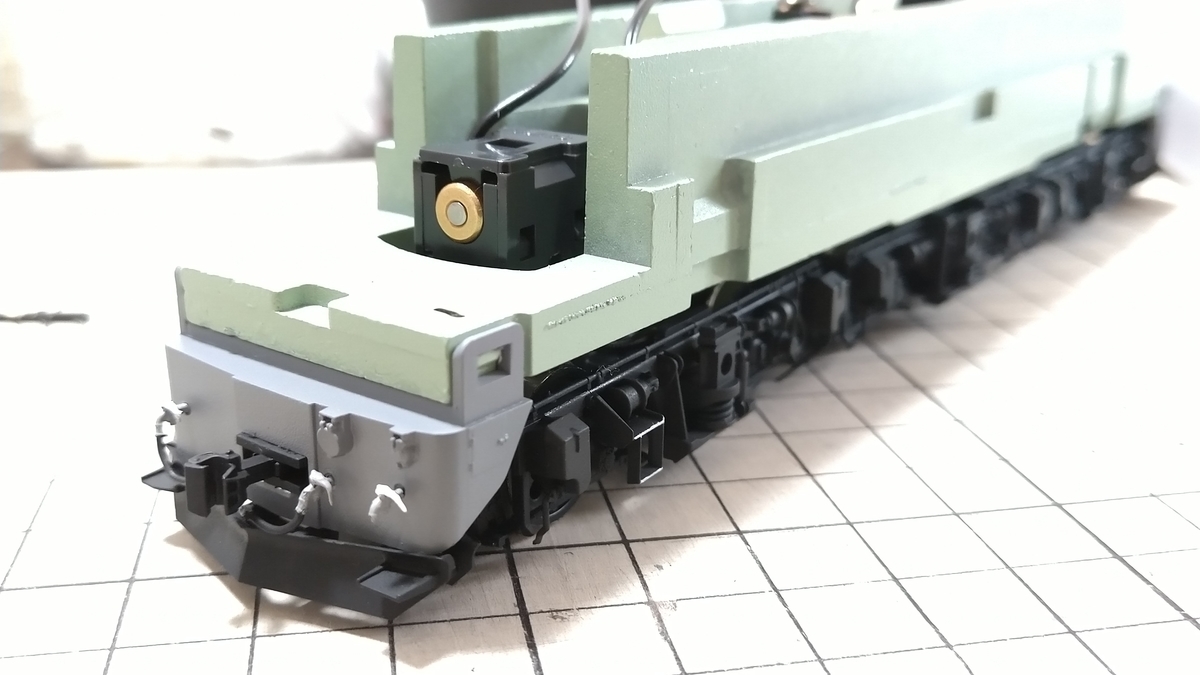

続いて台車回り。

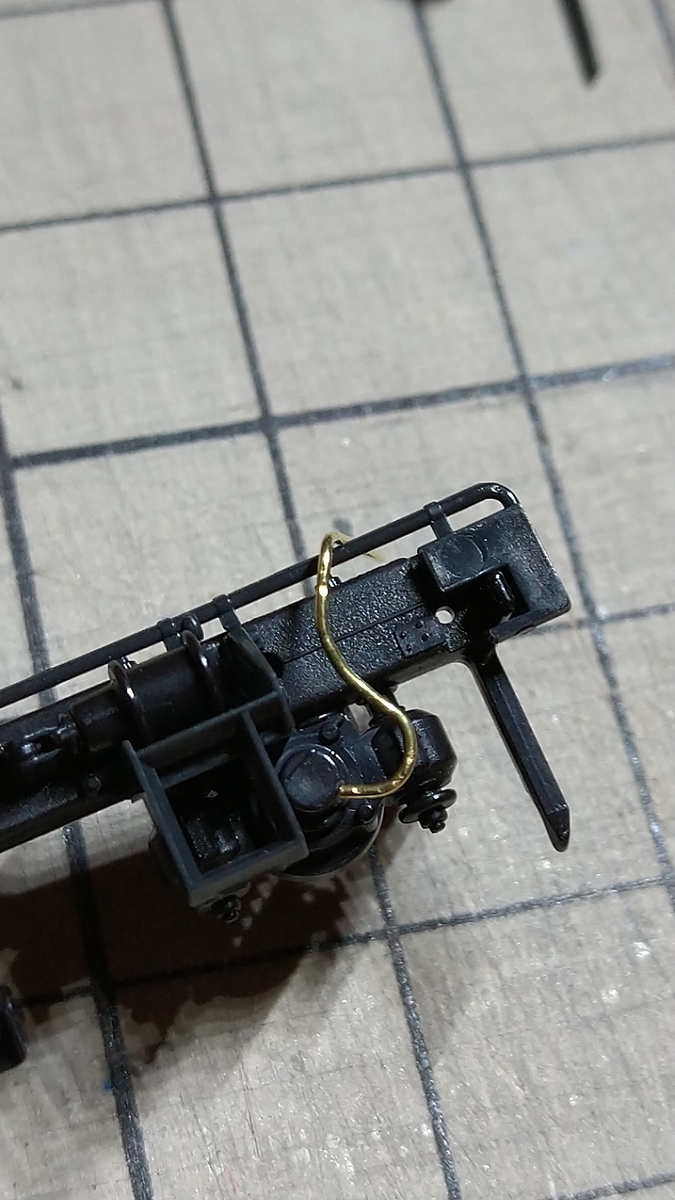

分解しマジックリンで洗浄後、発電機用ケーブルを追加。
速度検出用はエンドウ製、空転検知用は資料を参考にモールド部分に穴を開け、Φ0.4真鍮線でそれらしく配線し塗装。
ステップ、スノープロウと一緒にタミヤのPPプライマー、クレオス1500黒サフの順で塗装ののち、速度検出ケーブルのみ銀色で塗っておきます。

輪軸は脱脂後、クレオスメタルプライマー改の上に黒サフで塗装。
ここまで来たら、下回りを組立。
乗降ステップに白を差したら完成です。
